Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve |
|
Az 'MVM-Ovit' egyvonalas tervezés lépései |
|
|
|
|
|
'MVM-Ovit Egyvonalasterv készítés' modul |
|
Elérés: |
Menü: |
E L E K T R O
|
|
Az 'MVM-Ovit' egyvonalas terv
készítéséhez az OmegaCAD ELEKTRO
rendszer A V8.40 változattól az 'MVM-Ovit' egyvonalas terveinek adatbázis kezelése eltér az OmegaCAD ELEKTRO rendszerben megszokottól! Valamennyi 'MVM-Ovit' egyvonalas terv, egy Az 'MVM-Ovit' egyvonalas tervek egységes központi adatbázist használja. A tervezésre kijelölt alállomásban az 'MVM-Ovit' egyvonalas tervezéshez meglévő terv esetén jelöljük ki a mező listán a létesítmény közös mezőt (A mező listán mindig az első és a rendszeren belüli sorszáma helyett - /kötőjel/ látható. Ha új tervet hoztunk létre, akkor ezt a mezőt vegyük fel a mező listára. Ezután lépjünk be az egyvonalas tervezés modulba. Tartalom:
|
|
||||||||
|
A 'MVM-Ovit' kiegészítés működésének feltétele Az egyvonalas tervező modul 'MVM-Ovit' kiegészítése csak akkor működik, ha a létesítmény kezelőben a közös mező van kijelölve tervezésre és Az 'MVM-Ovit' egyvonalas tervek egységes központi adatbázis készülék és egyvonalas szimbólum adatbázisa tartalmazza az 'MVM-Ovit' objektum elemeket.
Az EGYVONALAS tervezés menü pedig tartalmazza az 'MVM-Ovit' Egyvonalas... menü elemet. Ekkor nem csak ez az egy funkció az ami
speciálisan fog működni, hanem minden olyan menü elem, amely a modul
funkcióleírásainál Ha ez nem teljesül, akkor nem tudjuk modul 'MVM-Ovit' kiegészítését működésbe hozni. Ebben az esetben járjunk el a megjegyzésekben leírtak szerint. |
|
||||||||||||||||||||||||
|

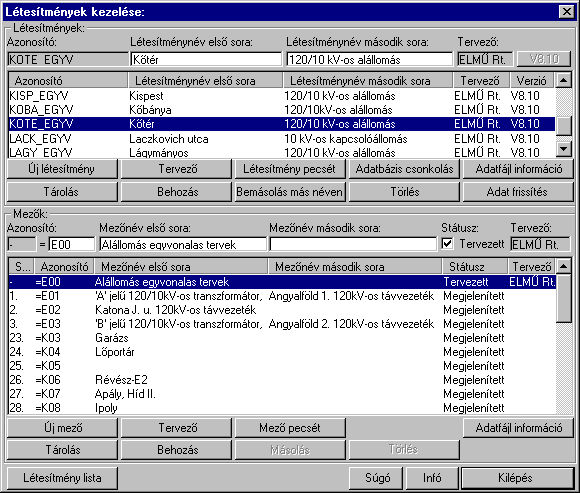

A létesítmény mező lista elkészítése Ahhoz, hogy az alállomás - mező -
szereléshely - készülék objektum hierarchia rendet a tervezés során be tudjuk
tartani, a rendszer A mező azonosító első karakterének a mező feszültség szintjét egyértelműen meg kell határoznia. A további karakterek a mező sorszámát tartalmazza. A mező feszültség szintet meghatározó alfanumerikus jelek:
Így az első 120kV-os mező azonosítója: =E01 jel lesz. Az első 10kV-os mező azonosítója: =K01 jel lesz. Lehetőleg tartsunk logikai struktúrát a mező listában. Az OmegaCAD ELEKTRO a mezőket fizikailag számozza. Így a rendszeren belül nem lehet két 1-es számú mező. Ezért kezdjük a mező kiosztást a legnagyobb feszültség szintű mezővel, majd a következő feszültség szint között tartsunk néhány mező távolságot.
|
|
||||||||||||||||||||
|

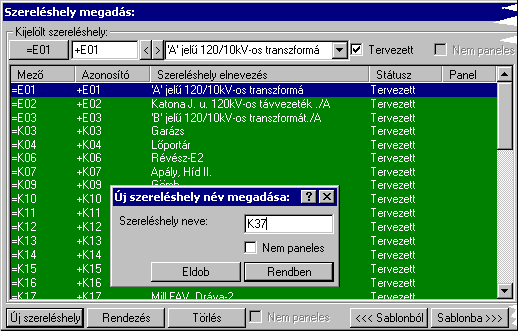

Alállomás szereléshely lista elkészítése Ahhoz hogy az alállomás - mező -
szereléshely - készülék objektum hierarchia rendet a tervezés során be
tudjuk tartani, és az egyvonalas terven elhelyezett készülékeket
szereléshelyhez tudjuk rendelni, minden olyan mezőhöz szereléshelyet kell
rendelnünk, amelyiken készüléket kell elhelyeznünk. Ezt a
|
|
||||||||||||
  |
A készülék adatbázis kiegészítése A V8.40 változattól az 'MVM-Ovit' egyvonalas terveinek adatbázis kezelése eltér az OmegaCAD ELEKTRO rendszerben megszokottól! Valamennyi 'MVM-Ovit' egyvonalas terv, egy Az 'MVM-Ovit' egyvonalas tervek egységes központi adatbázist használja. Az 'MVM-Ovit' egyvonalas tervekben minden készüléket és áramköri tartozékot készülékként kell azonosítani, és a készülékhez a készülék adatbázisból olyan típust kell rendelni, amely rendelkezik 'MVM-Ovit' objektum tulajdonságokkal. Ezeknek a tulajdonságoknak a Készülék adatbázis 'MVM-Ovit' objektumokkal pontban leírt készülékek felelnek meg. Ha az elkészítendő egyvonalas tervben van olyan készülék típus, amely még nem szerepel a készülék adatbázisban, akkor a törzsadatbázis készülék adatbázis kezelőben adjuk meg a szükséges új készülék típusokat és névleges adatokat. Az új típusok megadása során ne vegyük fel új főcsoportot, csoportot vagy készüléket, mert ezek már nem fognak rendelkezni az 'MVM-Ovit' objektum tulajdonságokkal! A készülék típusokat lehetőleg abban a készülék csoportban helyezzük el, amely a készülék névleges feszültségének megfelel. Tehát egy 120kV-os áramváltót a '120kV-os Primer' csoportban található 'Áramváltó' készülékhez vegyünk fel. A készülék típusokhoz lehetőleg adjuk meg azokat az egyvonalas szimbólumokat, amelyekkel a készüléket az egyvonalas terven megjeleníteni szeretnénk. Az egyvonalas felépítést az Egyvonalas szimbólum felépítés megadása funkcióban tudjuk megadni. Ne feledjük, hogy az 'MVM-Ovit' tartalmú
egyvonalas tervekben a gyűjtősínekhez is kell adatbázis elemet
rendelni. Azért, hogy ezt a |
|
||||||||||||||||
|
Alállomás gyűjtősín lista kialakítása A Tudnunk kell, hogy az 'MVM-Ovit'
tartalmú egyvonalas tervekben a gyűjtősínekhez is kell adatbázis
elemet rendelni. Mégpedig a készülék adatbázisból olyan típust, amely 'Gyűjtősín'
jellegű készülékhez tartozik. Ezért ne felejtsük el, hogy az egyes
gyűjtősín nevekhez rendeljünk készülék típust is.
Ahhoz, hogy a gyűjtősínek feszültségszintekhez való rendelését az 'MVM-Ovit' kiegészítés egyértelműen el tudja végezni, a gyűjtősínek (körvezetékek) nevének tartalmaznia kell a következő feszültségek valamelyikét:
Ezen feszültség szint jelek mellett az azonosító név tartalmazhat még kiegészítést a gyűjtősín szakaszra, jellegre utalva.
A gyűjtősín lista gyors összeállításához használja a sablonokat.
|
|||||||||||||||
|
||||||||||||
|
Rétegek elkészítése a tervlapokon Az 'MVM-Ovit' egyvonalas tervek szempontjából vannak olyan elemek, amelyeket csak egy előre meghatározott rétegen elhelyezve tud azonosítani és értelmezni a rendszer. Ezek az elemek olyan általános grafikai alap elemek, amely az általános grafikai elemekből úgy válnak egyedi értelmezésű elemekké, hogy egy adott elnevezésű rétegen helyezkednek el. Például, az alállomás mezőt vonalakkal határoljuk le. A lehatárolt terület konkrét mezőhöz rendelését a területen elhelyezett felirattal azonosítjuk. Azon a rétegen, ahol a mező határoló vonalat a rendszer keresi és elemzéssel kialakítja az egyes mezők területei határait és a létesítmény mező listához rendelést, ne helyezzünk el egyéb magyarázó szövegeket, táblázatokat, bármilyen más rajzi elemet. Vannak olyan elemek, amelyeket a rendszer tartalom alapján azonosítani tud, de a réteg rendezettség szempontjából célszerű egy kijelölt rétegre elhelyezni őket. Ilyenek tipikusan a készülékek elemek. A készülék elemek a grafikus alaprendszer szempontjából grafikus csoport elemek. Ezeket a grafikus alaprendszerrel soha ne bontsuk fel. (Ne robbantsuk szét elemeire!) Az 'MVM-Ovit' egyvonalas tervekben az egyes objektum típusok elhelyezésére az alábbi rétegeknek kell a rajzokon kialakítani.
Az egyvonalas tervek rajzi réteg és szín palettáját (font készletét is) a tervlap sorszámának megfelelő létesítményi adatbázis embléma állománya határozza meg. A rajzi réteg listát a
A fenti rétegeket az alállomás feszültség
szintjének megfelelően a létesítmény adatbázis egyvonalas első és
folytató lap embléma állományának tartalmazza, ezért a rajzi réteg listát az
adatbázis kezelés szabályai szerint a
|
|
||||||||||||
|
Mező terület szerkesztése Az előző pontokban leírtak az egyvonalas terv szerkesztés előkészítésének lépései. A tervlapok tartalmi szerkesztése az előkészítés után kezdődhet meg. Természetesen ezek a fenti előkészítésnek tekinthető beállítások a munka során tetszőlegesen végrehajthatók. Módosíthatjuk az elvégzett beállításokat, bővíthetjük szükség szerint a listákat. Természetesen a később következő szerkesztési eljárások is tetszőleges variációban végrehajthatók. De mégis egy-egy tervlap terület megszerkesztéskor célszerű a mező területeket definiálni, mert ha a további, a mezőhöz tartozó elemeket helyezzük el a tervlapon, akkor a rendszer 'MVM-Ovit' kiegészítése elvégez számos beállítást, melyet egyébként a felhasználónak a kell beállítani, módosítani. Ilyen a mező felismerése a terület és mező azonosító alapján, és ez szerinti a feszültségszint szerinti réteg és szín beállítás. Azért, hogy a mező egyértelműen azonosítható legyen a rajz egy pontján, a következő feltételeknek kell teljesülnie:
A határoló vonalaknak nem kell egy vonal sorozathoz tartozni! Így egymással érintkező mező területek elhatárolhatók egy vonallal is. Ez megjelenítés szempontjából akkor lényeges, ha a vonal jellege nem folytonos. (Ha ütemezett szaggatású vonalakat egymás fölé rajzolunk, és ezek nem azonos pontból indulnak, akkor a vonal mintázatok egymásra rajzolása az eltérő ütemezés miatt megváltozik.
A szöveg tartalma annál inkább lényeges, hiszen a mező csak akkor azonosítható a létesítményben, ha az így megtalált szöveg megegyezik a létesítmény mező listán megadott mező azonosító valamelyikével. Lásd a A létesítmény mező lista elkészítése pontot. Ezeknek a feltételeknek megfelelő mező területeket az alábbi funkciókat használva szerkeszthetjük meg. Természetesen használhatjuk a grafikus alap szerkesztési funkcióit a mező terület megszerkesztésre, majd a későbbi módosítások elvégzésére is.
|
|
||||||||||||
|
Készülék megadása szimbólum elhelyezéssel Az 'MVM-Ovit' egyvonalas tervek készítésékor a készülék megadási folyamatban nincs eltérés az egyéb tervekhez képest. De a készüléket olyan rajzi területen kell elhelyezni, amelyik területnek a mezőhöz tartozása egyértelműen megadott, és a készüléknek olyan szereléshelyhez kell rendelve lennie, amely az elhelyezési referencia pontján a tervlapon egyértelműen azonosítható. Ha a készülék megadásakor a mező területek már megszerkesztettek, akkor a rendszer automatikusan elvégzi a mező terület azonosítást, a szereléshely kiválasztást és a készülék e szerinti szereléshelyhez való rendelését. Ezért célszerű a készülék megadások előtt elvégezni a műveleteket! A készülékek megadását az alábbi funkciókat használva végezhetjük el:
A helyes készülék elhelyezéshez a mező azonosításán túlmenően az is szükséges, hogy a mezőhöz hozzárendelhető legyen a feszültségszint is, mely alapján a rendszer elvégzi a szimbólum feszültség szint szerinti átszínezését, és az elhelyezési réteg beállítását is.
A további módosításokra használjuk a következő funkciókat:
|
|
||||||||
|
Készülék megadása szimbólum azonosítással A készülékek megadásának ez a módja alig tér el az előzőekben leírt Készülék megadása szimbólum elhelyezéssel szerkesztési eljárástól. Az eltérés az, hogy ebben az esetben a készüléket megjelenítő egyvonalas szimbólum már a tervlapon elhelyezett. Egyébként a készülék szereléshelyhez, mezőhöz való rendelésnek a feltételeinek ugyanúgy meg kell lennie. A szimbólum kiválasztása és a tervlapon való pozícionálása lépéseket kihagyva a készülék megadása funkcióba jutunk. A szimbólum azonosítását és a készülékek megadását az alábbi funkciókat használva végezhetjük el:
A helyes készülék elhelyezéshez a mező azonosításán túlmenően az is szükséges, hogy a mezőhöz hozzárendelhető legyen a feszültségszint is, mely alapján a rendszer elvégzi a szimbólum feszültség szint szerinti átszínezését, és az elhelyezési réteg beállítását is.
A további módosításokra használjuk a következő funkciókat:
|
|
||||||||
|
Gyűjtősín szerkesztése A mezők közötti primer kapcsolatokat a gyűjtősínek segítségével hozzuk létre. Ahhoz, hogy az 'MVM-Ovit' terveken a gyűjtősínek helyesen legyenek megszerkesztve elegendő az előbbi előkészítő pontokat végrehajtani és az alábbi funkciót használva a szerkesztést elvégezni:
A további módosításokra használjuk a következő funkciókat:
Ha a gyűjtősín azonosító neveket helyesen vettük fel, és a rajzi réteg is tartalmazzák a megfelelő feszültségszintekhez tartozó gyűjtősín rétegeket, akkor szerkesztés során a rendszer elvégzi a gyűjtősín vonal feszültség szint szerinti színezését, és a megfelelő elhelyezési réteg kiválasztását és beállítását.
A gyűjtősínek az egyvonalas terveken
egy olyan grafikus vonalsorozattal jelennek meg, amelyet a megszerkesztés során
a rendszer egy egyedi azonosító lát el, amely a gyűjtősín típusát
tartalmazza. Ezt a |
|
||||||||||||
|
Összekötő vezeték szerkesztése A mezőkön belüli primer kapcsolatokat az összekötő vezetékek segítségével hozzuk létre. Ahhoz, hogy az 'MVM-Ovit' terveken az összekötő vezetékek helyesen legyenek megszerkesztve elegendő ha egy bármilyen tulajdonágú vonalat úgy helyezünk el a rajzon, hogy annak minden pontja egyetlen mező terültén belül helyezkedjen el és a mező területnek megfelelő feszültségű gyűjtősín rétegen legyen elhelyezve. Ha előbbi előkészítő pontokat végrehajtottuk az alábbi funkciót használva a szerkesztést el lehet végezni:
A további módosításokra a grafikus alaprendszer bármely funkcióját használhatjuk. |
|
||||||||||||
|
Gyűjtősín csatlakozás, vezeték leágazás szerkesztése A gyűjtősín leágazásokat, összekötő vezeték kapcsolatokat az egyvonalas terveken alap grafikus szimbólumok segítségével jelenítjük meg. Ahhoz, hogy az 'MVM-Ovit' terveken a gyűjtősín csatlakozások, vezeték leágazások helyesen legyenek megszerkesztve elegendő ha egy bármilyen tulajdonágú alap grafikus szimbólumot úgy helyezünk el a rajzon, hogy annak a hivatkozási referencia pontja mező terültén belül helyezkedjen el és a mező területnek megfelelő feszültségű gyűjtősín rétegen legyen elhelyezve. Ha előbbi előkészítő pontokat végrehajtottuk az alábbi funkciót használva a szerkesztést el lehet végezni:
Ha ezt a funkciót használjuk a gyűjtősín csatlakozás, vezeték leágazás szerkesztésére, akkor a rendszer a szín és réteg beállításokat elvégzi helyettünk:
Az, hogy az elhelyezett elem gyűjtősín leágazások, vagy összekötő vezeték kapcsolat az határozza meg, hogy a szimbólum elem illeszkedik-e gyűjtősínre. Ha igen akkor az gyűjtősín leágazás lesz. A további módosításokra a grafikus alaprendszer bármely funkcióját használhatjuk. |
|
||||||||||||
|
'MVM-Ovit' egyvonalas terv ellenőrzés, listázás és beállítás... A fentebb leírt műveletekkel összeállítottuk az egyvonalas tervet. Ennek helyességét, frissítését, listázását és a színeknek a beállítását az alábbi funkciót segítségével végezhetjük el:
Természetesen az automatikus funkciót a terv kialakítása során tetszőleges számban végrehajthatjuk, míg tervünk tökéletes nem lesz. |
