Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

Sorozatkapcsok adattára

'Törzsadatbázisok kezelése' modul

Elérés:

 Menü:

E L E K T R O Törzsadatbázis kezelés...



 Nyomógomb:


Ebben az adattárban a sorozatkapcsokat - a könnyebb elérhetőség kedvéért - egy háromszintes „faszerkezetben” helyezhetjük el. Ezek a szintek a sorkapocs csoport, a sorkapocs típus és a sorkapocs kódszám szint.

A csoport szint csak rendszerezésre szolgál.

---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> Sorkapocs adatbázis átalakítása több 'Gyártói' adatbázissá --->

A sorkapocs típushoz megadható a névleges áram, a névleges feszültség és a beköthető vezeték maximális keresztmetszete, valamint a sorozatkapcsok elrendezési terveken történő megjelenítéséhez szükséges méret adatok.

A sorkapocs adattár utolsó szintjén különíthetjük el a névleges adataiban és méretében megegyező típusokat kódszámuknak megfelelően. A kódszámok szintjéhez anyagszám és ezen keresztül költségvetési adatok rendelhetők.

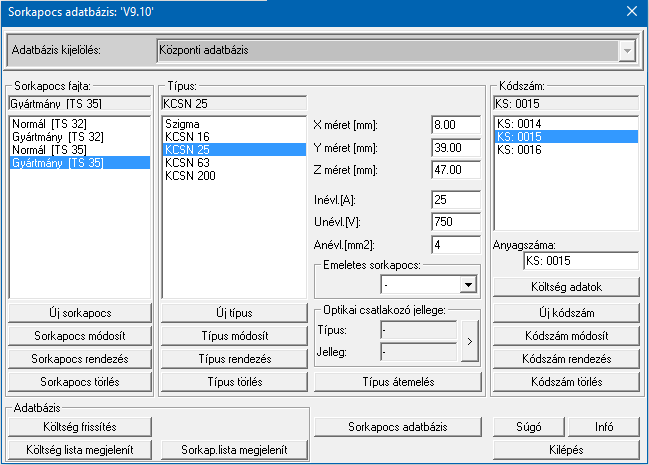

A sorkapocs adattár három szintje a három egymás melletti ablakban helyezkedik el. Az ablakokban a felsőbb szint aktuális eleméhez tartozó adatok jelennek meg (pl. a típus ablakban az aktuális csoporthoz tartozó elemek). Az egyes szintek aktuális elemei az ablakokban árnyékolva, ill. az ablakok fölötti sorban láthatóak.

A 'Sorkapocs fajta', 'Típus', és 'Kódszám' adatcsoport közös funkciói:

Új 'megadása'

A parancs segítségével az aktuális szinten új elem adható meg.

Módosítás

A parancs segítségével az aktuális elem neve módosítható.

Az adatbázisainkban elhelyezett elemeket a későbbiekben akkor sem lehet törölni, ha azok már elavultak, nem elérhetőek. Hiszen ha ezek az elemek korábban felhasználásra kerülhettek, és ha egy ilyen létesítményben további tervezés vállik szükségessé, akkor ezeknek az idejét múlt elemeknek továbbra is elérhetőnek kell lennie a rendszer számára. Ezért bevezetésre kerül az elemekhez rendelhető életút jellemző az alábbiak szerint.

Ha egy elemet megjelölünk valamelyik fenti tulajdonsággal, akkor az a kiválasztási listán narancs színnel megjelölésre kerül. Ha egy sorkapocs típust jelöljük meg, akkor a hozzá tartozó valamennyi kódszám is megjelölésre kerül. De hozzárendelhetük a jelölést csak egyes kódszámokhoz is.

Rendezés

A parancs segítségével az aktuális elem lista sorrendje módosítható.

Törlés

A parancs segítségével az aktuális elemet törölhetjük a listáról.

A 'Típus' funkciói:

Típus átemelés

A parancs segítségével az átemelésre kijelölt típust az adattárba másolhatjuk. Ezzel az eljárással a típushoz definiált névleges adatok, a típushoz tartozó kódszámok anyagszámokkal és költségadatokkal együtt másolódnak.

Lásd: Adatbázis elem átemelés

X/Y/Z méret: [mm] ablak

Ebben az ablakban az aktuális típus x/y/z irányú méretei adhatók meg mm-ben.

Inévl.: [A] ablak

Ebben az ablakban az aktuális típus névleges árama adható meg amperben.

Unévl.: [V] ablak

Ebben az ablakban az aktuális típus névleges feszültsége adható meg voltban.

Anévl..: [mm2] ablak

Ebben az ablakban az aktuális típusba köthető vezeték maximális keresztmetszete adható meg mm2-ben.

Sorkapocs emelet megadása

Az OmegaCAD ELEKTRO rendszerben az emeletes sorkapcsok maximum 4 szintet tartalmazhatnak. Egy sorkapcson belül az egyes szintek egymástól függetlenek. Nincs közöttük kapcsolat. Emeletenként önálló potenciált képeznek.

A sorkapocs akkor lesz emeletesként kezelhető, ha a sorkapocs típushoz az emeletek száma 2, vagy annál nagyobb értékre van állítva.

Lásd:

Áramútterv logikai tervezése

Emeletes sorkapcsok

Optikai tulajdonságok megadása

Optikai csatlakozó jellegének kiválasztása funkcióban a sorkapocs optikai tulajdonságait adhatjuk meg.

Egy sorkapocs akkor lehet egy optikai útvonal csatlakozó pontja, ha a sorkapocs típushoz meg vannak adva az optikai csatlakozó tulajdonságok.

A 'Kódszám' funkciói:

Anyagszáma: ablak

Ebben az ablakban az aktuális típusú és kódszámú sorkapocshoz rendelhető egy anyagszám, amely a költségvetési adattár egy rekordjának azonosítója lesz. Ebben a rekordban tárolhatjuk a költségvetés készítéséhez szükséges, az aktuális sorkapocsra vonatkozó adatokat.

A parancs segítségével az elemek költségvetési/anyagkiírási adatlapját adhatjuk meg.

Lásd: Költség adatlap megadása

A kábel adatbázis kezelő funkciók:

Költség frissítés

A parancs segítségével azon elemek, melyek 'Belső' frissítési kóddal bírnak a folyamat során a kiírási szövegükben a sorkapocs adatokból összeállított szöveggel újra szerkesztődnek. Anyagszámuk, ha nem volt megadva, '?' anyagszám helyett a rendszer az adattári sorkapocs kód azonosító ID-ből szerkeszt egyedi anyagszámot, melynek formája: 'X: xyz...'

Lásd: Költségvetési adatok belső frissítése

Költség lista megjelenít

A parancs segítségével az adatbázis listák készítése modul segítségével előállított szöveges költséglistát lehet megtekinteni.

Lásd: Szöveges adatbázislista megtekintése/nyomtatása

Sorkapocs lista megjelenít

A parancs segítségével az adatbázis listák készítése modul segítségével előállított szöveges elemlistát lehet megtekinteni.

Lásd: Szöveges adatbázislista megtekintése/nyomtatása

Sorkapocs adatbázis

A parancs segítségével az aktuális adatbázisra vonatkozó információkat kaphatunk. Ha van az adatbázis fájlban felesleges, nem használt helyfoglalás, akkor azt a tömörítési karbantartás funkcióval törölhetjük.

Lásd: Információk az adatállományokról

A 'Gyártó/Forgalmazó' sorkapocs adatbázisok frissítésre vonatkozó funkciók elavultak. A V10.0 rendszerek már nem is tartalmazzák. A 'Gyártói adatbázisok' bevezetésével a 'Gyártó/Forgalmazó' sorkapocs adatbázisok is központilag frissíthetőek a rendszer frissítés funkciójával, vagy egyedi kezelésben a www.omegasoft.hu honlapról folyamatosan naprakészen tarthatók a Minősített szimbólumokkal együtt.

Sorkapocs adatbázis átalakítása több 'Gyártói' adatbázissá

Addig amíg a 'Gyártó/Forgalmazó' kijelölése a sorkapocs adatbázisban érvénytelen, addig nincs lehetőség több gyártó sorkapcsait kezelni a rendszerben.

Sorkapocs adatbázis átalakítása több Gyártói adatbázissá --->

Ahhoz, hogy alkalmazni tudjuk a több gyártót tartalmazó 'Gyártói' Sorkapocs tervezés szolgáltatásait, a megnyomásával el kell végeznünk a sorkapocs adatbázis átalakítását több 'Gyártói' adatbázissá.

A továbbiakban ha a 'Gyártói sorkapocs adatbázis van kijelölve, a 'Gyártói sorkapcsok adatai már itt, ebben a modulban nem módosíthatók. Ezek adatait betölteni, és szükség esetén módosítani csak a , , funkciókban lehetséges!


Lásd még:

Törzsadatbázis listák készítése

Korlátozások/megjegyzések:

Az OmegaCAD ELEKTRO rendszer sorkapocs adatbázisra vonatkozó korlátait lásd itt!

Ha az adatbázis már tartalmaz 'Gyártói' sorkapocs adatbázist, akkor a Típus átemelés funkció nem hajtható végre, ha valamely 'Gyártói' sorkapocs adatbázis van kijelölve, illetve az 'Egyéb gyártó' adatbázisba történő átemelés során a forrás adatbázisban is csak az 'Egyéb gyártó' adatbázisból lehet választani.

A 'Gyártói' sorkapocs adatbázisok esetében Típus átemelés funkció helyett az a gyártók teljes kínálatát a tervezéshez szükséges összes adatával együtt tölti be az adatbázisunkba. Lásd: , ,

Az adatbázis használatba vételekor ellenőrzésre kerül, hogy korábban az adatbázis építése során a 'Minősített optikai' adatbázisnak mely változata volt már használatban. Ha már volt újabb változat használatban, mint ami a jelen pillanatban telepítve van. Ekkor ez a hibajelzés jelenik meg.

Ilyen akkor fordul elő, amikor az adatbázis egy olyan munkahelyen van használatban, amelyen a 'Minősített optikai' adatbázisnak a frissítése nem történik meg!

Ez az ellenőrzés csak akkor történik meg, ha az adatbázisban valamely sorkapocs típushoz optikai csatlakozó jelleg megadása is történik.
Így ha az adott adatbázisban nincs megadva egyik elemhez sem optikai tulajdonság, akkor az Minősített optikai adatbázisra történő ellenőrzés nem történik meg, és hibajelzés sem érkezik rá.
