"Áramútterv fedőlap tervezés" modul

Elérés:

E L E K T R O

Nyomógomb:

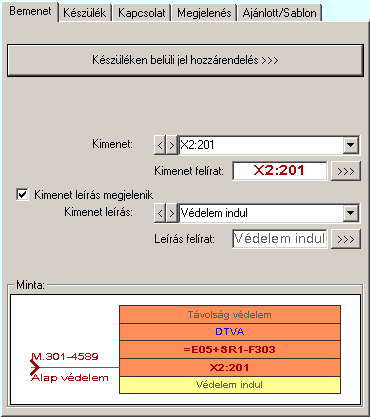

A panel segítségével a készüléken belüli bemenetek bemeneti kapcsolódás adatainak megadását végezhetjük el.

Ha egy készüléken belüli jeleket kapcsolunk össze, akkor kimenet felíratot és kimenet leírás adatokat lehet megadni, és megjeleníteni.

Ezek a kapcsolódáshoz rendelt adatok lehetnek fiktív felíratok. Ekkor szabadon szerkeszthetőek a szerkesztő ablakban. De lehetnek egy konkrét készüléknek egy konkrét pontjához rendelve is. Ekkor rajzon a kurzor segítségével közvetlenül a terv azon lapjára és pontjára ugorhatunk, ahol ez a pont a tervlapon van.

A készüléken belüli jelek összerendelését ennek a gomb megnyomásával kezdhetjük el.

Ekkor az első lépésben 'Mező kijelölése:' funkcióban ki kell jelölnünk azt a mezőt, amelyben a kapcsolódó elemet meg akarjuk jelölni.

Ezután a cél tervlap kijelölése következik. Ki kell választanunk azt a tervlapot, amellyen az összejeleölendő kapcsolat van.

A 'Lapkapcsolat kijelölése:' funkció segítségével a tervlaplistáról úgy válthatunk az aktuálisan tervlapról egy másikra, hogy a tervlap listán kijelöljük a kívánt tervlapot és a

gomb megnyomásával lépünk ki. Ekkor az a tervlap töltődik be, amely a tervlaplistán kék színnel ki van jelölve.

vagy a tervlapok lista soron végzett dupla egér kattintással a kijelöléssel együtt a kilépést végrehajtjuk.

A 'Lapkapcsolat kijelölése' funkciói:

A sikeres tervlap kijelölés után a kijelölő kurzor jelenik meg a tervlapon, amellyel meglévő olyan logikai elemre kell mutatnunk, amely ugyanazon készülékhez rendelt készüléken belüli kimenet.

Ha a kijelölés sikeres, akkor a kimenti elem és a bemeneti elemet a rendszer összejelöli az aktuális pozíció jelölésekkel. A kijelölt kimeneti elem kimenet és kimenet leírás adatait a rendszer a bemeneti elem azonos adataiba másolja.

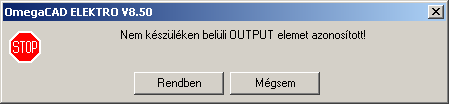

Ha a kijelölés során nem sikerül olyan logikai elemre mutatnunk, amely készüléken belüli kimenet elem, és a hiba figyelmeztető ablak megjelenik a tervezési opciók funkcióban nincs kikapcsolva, akkor az alábbi hibaüzenet jelenik meg:
