Az OmegaCAD ENGINEER tervezőrendszer felhasználói kézikönyve

Áramútterv fedőlap tervezés, működési blokkvázlat készítés

"Áramútterv fedőlap tervezés" modul

Elérés:

 Menü:

E L E K T R O

Áramút FEDŐlap tervezés
Szerszámos:

Nyomógomb:

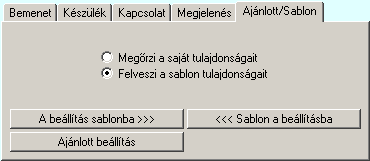

A beállítási panelen a fizikai, goose és a készüléken belüli be/kimenetek megjelenítésének aktuális beállítása a felhasználói sablonba tárolható. Vagy a rendszer ajánlott beállítás állítható újra vissza.

---> ---> ---> --->

Megőrzi a saját tulajdonságait

Ebben az esetben az elem megjelenítési tulajdonságai a módosítás megkezdésekor nem változnak meg. Megtartja a rajzon tárolt tulajdonságait .

Felveszi a sablon tulajdonságait

Ebben az esetben az elem megjelenítési tulajdonságai a módosítás megkezdésekor az aktuális sablon megjelenítési értékeit veszi fel.

Az aktuális elem megjelenítési beállításait a felhasználói sablonba tároljuk.

A korábban a felhasználói sablon beállításait az aktuális elem beállításába másoljuk!

A parancs segítségével visszaállíthatók az alapértelmezés szerinti értékek.

A logikai elemek kezelésére vonatkozó felhasználói beállításokat a rendszer a 'x:\V10.x..\OmegaWin32\UserSettings\Boolean.ini' állományban tárolja.


Lásd:
Fizikai bemenet: Logikai elem bemeneti adatainak megadása

Goose bemenet: Logikai elem bemeneti adatainak megadása

Készüléken belüli bemenet: Logikai elem bemeneti adatainak megadása

Fizikai kimenet: Logikai elem kimeneti adatainak megadása

Goose kimenet: Logikai elem kimeneti adatainak megadása

Készüléken belüli kimenet: Logikai elem kimeneti adatainak megadása

Logikai elemhez rendelt fizikai készülék adatainak megadása
Logikai elem kapcsolat adatok megjelenítésének beállítása
Logikai elem grafikai megjelenítésének beállítása
Ajánlott jellemzők visszaállítása. Felhasználói sablonok kezelése

Logikai működési összefüggések ábrázolása a OmegaCAD ELEKTRO rendszerben

Egyenletek szerkesztése

Logikai elem módosítása

Logikai elem törlése


Korlátozások/megjegyzések:

A logikai elemek kezelésére vonatkozó felhasználói beállításokat a rendszer a 'x:\V10.x..\OmegaWin32\UserSettings\Boolean.ini' állományban tárolja.
