Az OmegaCAD ENGINEER tervezőrendszer felhasználói kézikönyve

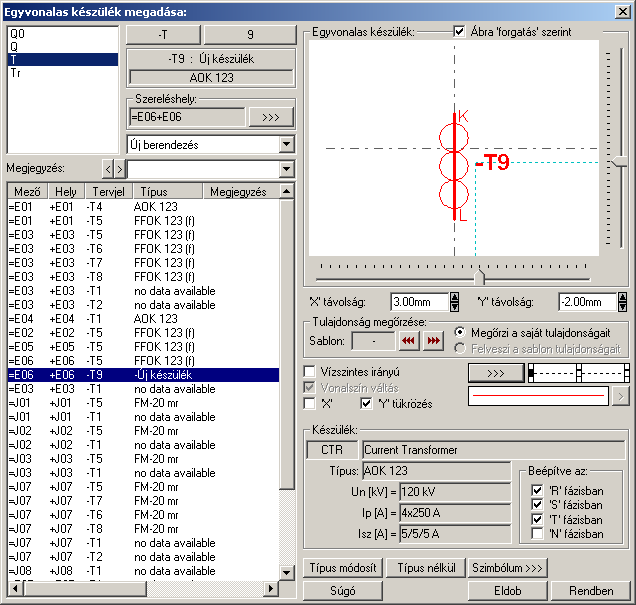

Egyvonalas készülék megadása

A készülék megadási ablakba belépve a rendszer a készülékhez terven használt tervjelek listáján az első tervjelhez rendelt következő tervjel sorszámot adja.

Lásd: Következő tervjel-sorszám elfogadása

A bal felső sarokban megjelenő tervjelek közül bármelyikre rámutatva, a terven már meglévő tervjelek közül választhatunk.

Lásd: Tervjel választása áramút tervben meglévőből

A tervjel és tervjel sorszám gombokkal beállíthatjuk a kívánt tervjelet és tervjel sorszámot.

Lásd: Tervjel - sorszám megadása billentyűzetről

Az 'IEC 61850' egyvonalas kiegészítésben az egyvonalas szimbólum elhelyezéskor lekérdezésre kerül az adott pozícióhoz tartozó mezo. A szereléshely listáról a rendszer automatikusan hozzárendeli az elso olyan szereléshelyet, amely az pozícióból meghatározott mezohöz tartozik. A készülék szereléshelyhez való rendeléshez ez egy korrekt szereléshely lesz. Csak akkor módosítsuk a szereléshelyet, ha a mezohöz több szereléshely is hozzárendelt, és a rendszer nem a kívántat választotta ki.

A 'Szereléshely:' csoportban láthatjuk, hogy az elhelyezendő egyvonalas készülék mely szereléshely/(panel) egységen lesz elhelyezve. A gomb segítségével beállíthatjuk a kívánt szereléshelyet. (Lásd: Szereléshely kijelölése). Ha meglévő készüléket jelölünk ki, akkor a rendszer ellenőrzi a szereléshelyet.

Ha a készülék az áramút terven is felhasznált, akkor a szereléshely itt nem módosítható!

A gombbal megadhatjuk a készülék típusát, névleges adatát: (Lásd: Készülék típus megadása)

Az új készülék típusát a mezőben láthatjuk.

Ha a készülék az áramút terven is felhasznált, akkor a típus itt nem módosítható!

Készülék IEC 61850 típus besorolás Csak azok a primer készüléket exportálhatók az állomás SSD topológiába, melyeknek a IEC 61850 szerinti primer készülék típus besorolása megtörtént. Ezért ezt az előbbi funkcióval minden primer készülékre meg kell tenni! Egyébként hibajelzést kapunk.

Az 'IEC 61850 típus' besorolásokat alábbi táblázat tartalmazza: Primary apparatus device type codes

A csoportban a kiválasztott készülék típusát, névleges adatait és ha van, akkor az 'IEC 61850' szerinti készülék osztályba való sorolását láthatjuk.

A készülék adatok megjelenése, ha nincs a készüléknek típusa:

A készülék adatok megjelenése, ha a készülékhez nincs megadva az 'IEC 61850' szerinti osztályba sorolás:

Mindkét előbbi esetben az egyvonalas terv 'IEC 61850' hibás lesz!

Ha a készülék az adatbázisban 'IEC 61850' osztályba sorolás meg van adva, akkor az adat visszajelzése során a készülék adat az 'IEC 61580' osztály besorolást tartalmazza. Továbbá tartalmazza a készülék típusát, és ha van(-ak) a készülék jellemzőket és a névleges adatokat.

Az 'IEC 61850' egyvonalas kiegészítés az még az alábbi kiegészítést tartalmazza:

Beépítési fázisok megadása:

Azon készülék típusok esetén, amelyre jellemző, hogy nem csak egy, vagy mindhárom fázisban kerülnek beépítésre, ott meg kell adni a beépítési fázisokat is. Ilyen esetben "Készülék:" csoport így, jelenik meg. A "Beépítve az:" 'R', 'S', 'T', 'N' fázisban kapcsolók segítségével be kell állítani a tényleges beépítési fázisokat. Az 'N' beépítés nem kombinálható más fázis beépítéssel.

Transzformátorok szekunder, és tercier mező megadása:

A transzformátorok esetében a szimbólum vonatkoztatási referencia pontját mindig a primer feszültség szerinti mezőben kell elhelyezni. A szekunder mezőt, és ha van a tercier mezőt a rendszer automatikusan képes felismerni, ha a referencia pont alatt de 5.0 mm-es távolságon belül áthalad a primer és a szekunder mezőket határoló vonal. (Ha tercier tekercs is van, akkor a tercier és a szekunder mezőket határoló vonal a referencia pontól lefelé kell elválasztania a mezőket.)

A szekunder mező, és ha van, a tercier mező beállítható a megfelelő gomb segítségével

A funkcióval a már típussal rendelkező készülék típusát állíthatjuk vissza típus nélkülire. Csak akkor érvényes a gomb, ha az új készüléknek már van típusa.

Ha a készülék az áramút terven is felhasznált, akkor a típus itt nem módosítható!

Ha másik szimbólumot szeretnénk a készülékhez rendelni, akkor ezzel a funkcióval ismét a Szimbólum kiválasztása funkcióba jutunk. A korábban választott szimbólum helyett újabbat választhatunk.

Az egyvonalas készülék szimbólumai elhelyezéskor átszínezhetők. Ez lehetőséget ad például az egyvonalas tervek feszültségszintenként történő eltérő színezésére, anélkül, hogy az adatbázisban az adott jelből színenként megszerkesztenénk a jeleket.

Az egyvonalas elemek átszínezése az 'IEC 61850' kiegészítésben a Egyvonalas terv IEC 61850 validálása... funkcióban a Egyedi beállítások az IEC 61850 egyvonalas tervezéshez fül 'Az egyvonalas elemek átszínezése a feszültségszintnek megfelelően bekapcsolva!' kapcsolóval kapcsolható be! Ha ez bekapcsolt, az átszínezés checkbox érvénytelen, és itt nem lehet kikapcsolni.

Ha a fenti kapcsoló bekapcsolt, akkor az 'IEC 61850' egyvonalas kiegészítésben a készüléket megjelenítő szimbólum vonalszín módosítása egyedileg nem lehetséges. Az átszínezés egy előre beállított paletta szerint, a készülék szereléshelyhez való rendelés alapján történik. A készülék szereléshelye megadja mezőhöz tartozást. A mezőhöz tartozás pedig meghatározza a feszültségszintet, amely az átszínezés alapja.

A mezők feszültségszinthez rendelését és a feszültség színeket a Egyvonalas terv IEC 61850 validálása... funkcióban a Feszültség értékek és azonosítók beállítása fül alatt lehet beállítani.

Az átszínezés szabályai több színkódot is tartalmazó szimbólum elemre:

A checkbox az egyvonalas szimbólum átszínezésének bekapcsoltságát jelzi. Bekapcsolt állapotában a szimbólum minden vonala, köre és felirata a beállított színű lesz, függetlenül az adatbázisban megadottaktól! A kép mutatja az új vonal jelleget, amit a gombbal lehet megváltoztatni! (Lásd: Vonal stílus beállítása)

A 'X' és 'Y' tükrözés kapcsolók az egyvonalas szimbólum 'x' és 'y' tengelyre való tükrözését teszi lehetővé.

Az készülék egyvonalas képe az ablakban látható. Ebben az ablakban beállítható a készülék tervjelének megjelenésének módja.

Lásd: Egyvonalas készülék tervjel felirat stílus beállítása

Az ablakban megadhatjuk a készülék költség kódját.

Lásd: Új/Meglévő/Felhasznált/Bontandó/Cserélendő költség adatok megadása

A készülék rendeltetésére, funkciójára utaló rövid leírást adhatunk itt meg ebben az ablakban.

Lásd: Megjegyzés megadása készülékhez

Az adatbeviteli szerkesztő ablak mellett elhelyezett gomb segítségével a felhasználó sablonba tárolhatjuk, gomb segítségével a sablonból törölhetjük az ablak tartalmát! A gomb segítségével a felhasználói sablonban eltárolt szövegekből választhatunk!

Készülék elemet a következő nevű rétegre:

"Készülékek"

Korlátozások/megjegyzések:

Az 'IEC 61850' egyvonalas tervek készítéséhez ne használjunk típus nélküli készülékeket!

Az 'IEC 61850' egyvonalas kiegészítésben az egyvonalas szimbólum elhelyezéskor lekérdezésre kerül az adott pozícióhoz tartozó mező. A szereléshely listáról a rendszer automatikusan hozzárendeli az első olyan szereléshelyet, amely az pozícióból meghatározott mezőhöz tartozik. A készülék szereléshelyhez való rendeléshez ez egy korrekt szereléshely lesz. Csak akkor módosítsuk a szereléshelyet, ha a mezőhöz több szereléshely is hozzárendelt, és a rendszer nem a kívántat választotta ki.

Az 'IEC 61850' egyvonalas tervek készítéséhez ne használjunk azonosítatlan egyvonalas szimbólumokat!

Korlátozások/megjegyzések:

A gombbal kiválasztott készülék típusát a rendszer a modul futása alatt megőrzi. Új készülék megadásakor automatikusan ezt a típust rendeli az új készülékhez!

Ha a készülék az áramút terven is felhasznált, akkor a típus itt nem módosítható!
