Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

Az ELMÜ/ÉMÁSZ 'NAFIR' egyvonalas tervek egységes központi adatbázisa


A V8.40 változattól az ELMÜ/ÉMÁSZ 'NAFIR' kompatibilis egyvonalas terveinek adatbázis kezelése eltér az OmegaCAD ELEKTRO rendszerben megszokottól! Valamennyi 'NAFIR' kompatibilis egyvonalas terv, egy egységes központi adatbázisra épül.

Ennek az egységes 'NAFIR' kompatibilis központi adatbázisnak a helyét az OmegaCAD ELEKTRO rendszerben megszokott módon jelöljük ki.

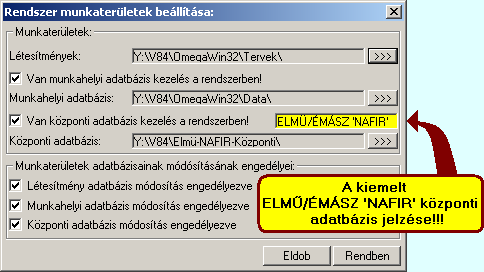

Elektro rendszer beállítások
Rendszer munkaterületek

Ha a 'NAFIR' kompatibilis központi adatbázis helyének kijelölésekor már egy érvényes 'NAFIR' kompatibilis egyvonalas létesítmény van kijelölve, akkor a 'NAFIR' rendszer részére az OmegaCAD ELEKTRO rendszerben egy az egyéb tervek készítésétől független központi adatbázis helyet adhatunk meg! Ezt a rensdszer kiemelten vissza is jelzi számunkra a fenti ábra szerint.

Ez azt biztosítja számunkra, hogy ha a telepített rendszerrel a megszokott módon felépített tervekkel dolgozunk, akkor nem fogjuk összekeverni az általános célú központi adatbázist a 'NAFIR' kompatibilis központi adatbázissal.

Az ELMÜ/ÉMÁSZ 'NAFIR' 'Központi adatbázisban' az alábbi állományoknak kell lennie a 'NAFIR' kompatibilis egyvonalas tervezéshez:

Állomány neve Könyvtár Állomány tartalma
Keszulek.Msf A 'NAFIR' központi adatbázisa Készülék adatbázis
Keszulek.Sta A 'NAFIR' központi adatbázisa Készülék adatbázis állapot leíró
Egyvonal.Msf A 'NAFIR' központi adatbázisa Egyvonalas szimbólum adatbázis
Egyvonal.Sta A 'NAFIR' központi adatbázisa Egyvonalas szimbólum adatbázis állapot leíró
Egyvonal.Ini A 'NAFIR' központi adatbázisa Egyvonalas szimbólum adatbázis inicializálás
Aramutas.Msf A 'NAFIR' központi adatbázisa Áramutas szimbólum adatbázis
Aramutas.Ini A 'NAFIR' központi adatbázisa Áramutas szimbólum adatbázis inicializálás
GrfSymbol.Dat A 'NAFIR' központi adatbázisa Grafikus alap szimbólum tábla
Egyvonal_1.Emb A 'NAFIR' központi adatbázisa Egyvonalasterv elsőlap pecsét
Egyvonal_2.Emb A 'NAFIR' központi adatbázisa Egyvonalasterv folytatólap pecsét
Muszaki_1.Emb A 'NAFIR' központi adatbázisa Muszakiterv elsőlap pecsét
Muszaki_2.Emb A 'NAFIR' központi adatbázisa Muszakiterv folytatólap pecsét
Lista_1.Emb A 'NAFIR' központi adatbázisa Listaterv elsőlap pecsét
Lista_2.Emb A 'NAFIR' központi adatbázisa Listaterv folytatólap pecsét
AdatLista_1.Emb A 'NAFIR' központi adatbázisa Adatbázis lista elsőlap pecsét
AdatLista_2.Emb A 'NAFIR' központi adatbázisa Adatbázis lista folytatólap pecsét

Ezek közül a Készülék adatbázisnak és a Egyvonalas szimbólum adatbázisnak rendelkeznüik kell a 'NAFIR' kompatibilis tulajdonságokkal!!!

A 'NAFIR' kompatibilis központi adatbázis bővítését és módosítását a Készülék adatbázis módosításának jogosultság védelme figyelembevételével, a Az ELMÜ/ÉMÁSZ 'NAFIR' központi adatbázis WEB frissítése keretrendszerrel végezzük!


Lásd:

Az ELMÜ/ÉMÁSZ 'NAFIR' központi adatbázis WEB frissítése

Készülék adatbázis módosításának jogosultság védelme

A központi adatbázis WEB frissítő rendszer telepítése


Lásd még:
Az egyvonalas tervek NAFIR kompatibilitásának kritériumai
A NAFIR kompatibilitású egyvonalas tervezés
Az egyvonalas tervek exportálása a NAFIR rendszerbe

Korlátozások/megjegyzések:

A rendszer alapértelemzés szerinti központi adatbázis helyétől eltérőre jelöljük ki a 'NAFIR' kompatibilis tervezés számára a központi adatbázist!
Ennek hiányában a Az ELMÜ/ÉMÁSZ 'NAFIR' központi adatbázis WEB frissítése keretrendszerrel telepítése sem hajtható végre!
