Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

Az ELMÜ/ÉMÁSZ 'NAFIR' központi adatbázis WEB frissítése

Elérés:

Programok:

OmegaCAD ELEKTRO Alállomás V8.40 'NAFIR' WEB frissítés

Asztal:

Az ELMÜ/ÉMÁSZ 'NAFIR' központi adatbázis WEB frissítése keretrendszer a teljes 'NAFIR' egyvonalas tervekhez tartozó központi adatbázis, és maga a keretrendszer frissítését végzi.

Az ELMÜ/ÉMÁSZ 'NAFIR' központi adatbázis WEB frissítése keretrendszert A központi adatbázis WEB frissítő rendszer telepítése funkcióval telepítjük a számítógépünkre. A telepítőrendszer el is indítja a WEB frissítése keretrendszert.

Az ELMÜ/ÉMÁSZ 'NAFIR' központi adatbázis WEB frissítése keretrendszer elindítható a Windows Start menü Programok OmegaCAD ELEKTRO Alállomás V8.40 'NAFIR' WEB frissítés menüből is.

A rendszer elindítása után 5 perccel automatikusa végez letöltést és a beállítástól függően telepítést. Ezután automatikusan 24 óra elteltével végzi el ugyanezeket a műveleteket. Elindítása után a Windows tálcán megjelenik az ikon. Az ikon fölött tartva a kurzort visszajelzést kapunk a letöltés is frissítés állapotáról:

Az ELMÜ/ÉMÁSZ 'NAFIR' központi adatbázis WEB frissítése keretrendszer működése attól függően működik eltérően, hogy a Az ELMÜ/ÉMÁSZ 'NAFIR' egyvonalas tervek egységes központi adatbázisba 'Módosítási, bővítési' joggal léptünk-e be utoljára, vagy csak jogok nélkül.

Azokat a funkciókat, amelyek az Az ELMÜ/ÉMÁSZ 'NAFIR' egyvonalas tervek egységes központi adatbázisba 'Módosítási, bővítési' joggal való belépés esetén érvényesek, az alábbi ikonokkal jelöltük meg:

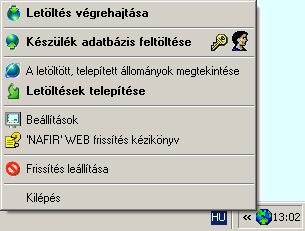

Ha az ikon fölött az egér jobb gombját megnyomjuk, akkor a gomb felengedésére megjelenik a frissítő rendszer lebegő menüje.

---> ---> ---> ---> ---> ---> ---> --->

Az ELMÜ/ÉMÁSZ 'NAFIR' központi adatbázis WEB frissítése keretrendszer FTP módot használja az adatok eléréséhez a 21-es porton keresztül. A frissítés két lépésből áll. Első lépésként a rendszer a WEB-ről letölti az új állományokat egy átmeneti területre. A második lépésben a letöltött állományokat telepíti a használati területre. Alapértelmezésben a rendszer egy lépésben elvégzi a letöltést és a telepítést. Ez nem minden esetben van így. Egyrészt, ha a frissítési folyamat közben az OmegaCAD ELEKTRO rendszer használatban van, akkor a telepítés nem végezhető el. Másrészt dönthetünk úgy, hogy csak akkor kerüljenek a letöltött állományok telepítésre, és használatbavételre, amikor mi akarjuk. Ezt a Beállítások funkcióban szabályozhatjuk.

Letöltés végrehajtása

A menü segítségével magunk kezdeményezzük a letöltés elvégzését. A sikeres letöltéshez a rendszernek FTP 21-es prton keresztül csatlakoznia kell tudnia a letöltési helyhez! A letöltés, ha magunk indítottuk, az alábbi ablakban követhetjük végig.

---> --->

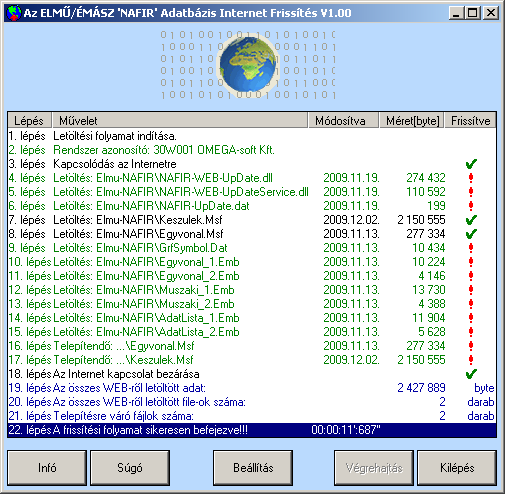

A letöltési folyamat során a végrehajtási listában a fájlnevek, dátum és méret adatok színe, a frissítés végrehajtását jelölő ikon színe és alakja a következő információkat tartalmazza:

Művelet, Módosítva, Méret Frissítve Jelentés
<Fekete színű fájl név, dátum és méret adat> A fájl sikeresen letöltve.
<Zöld színű fájl név, dátum és méret adat> A fájl már korábban letöltve.
<Piros színű fájl név, dátum és méret adat> A fájl letöltése során hiba történt! A letöltés nincs végrehajtva!

A letöltés befejeztézvel a A letöltési folyamatot ennek a gombnak a megnyomásával állíthatjuk le. gomb A rendszerből ennek a gombnak a megnyomásával léphetünk ki. feliratúra vált, és megnyomásával kiléphetünk a rendszerből.

A letöltés során az alábbi ELMÜ/ÉMÁSZ 'NAFIR' 'WEB' frissítő rendszerhez tartozó állományok kerülnek a számítógépünkre:

Állomány neve Telepítési könyvtár Állomány tartalma
NAFIR-WEB-UpDate.exe X:\V40\OmegaWin32\ UpDate rendszerfájl
NAFIR-WEB-UpDate.dll X:\V40\OmegaWin32\ UpDate rendszerfájl
NAFIR-WEB-UpDateService.dll X:\V40\OmegaWin32\ UpDate rendszerfájl

A letöltés során az alábbi ELMÜ/ÉMÁSZ 'NAFIR' 'Központi adatbázishoz' tartozó állományok kerülnek a számítógépünkre:

Állomány neve Telepítési könyvtár Állomány tartalma
Keszulek.Msf A 'NAFIR' központi adatbázisa Készülék adatbázis
Esetén csak feltöltés!!!
Egyvonal.Msf A 'NAFIR' központi adatbázisa Egyvonalas szimbólum adatbázis
GrfSymbol.Dat A 'NAFIR' központi adatbázisa Grafikus alap szimbólum tábla
Egyvonal_1.Emb A 'NAFIR' központi adatbázisa Egyvonalasterv elsolap pecsét
Egyvonal_2.Emb A 'NAFIR' központi adatbázisa Egyvonalasterv folytatólap pecsét
Muszaki_1.Emb A 'NAFIR' központi adatbázisa Muszakiterv elsolap pecsét
Muszaki_2.Emb A 'NAFIR' központi adatbázisa Muszakiterv folytatólap pecsét
AdatLista_1.Emb A 'NAFIR' központi adatbázisa Listaterv elsolap pecsét
AdatLista_2.Emb A 'NAFIR' központi adatbázisa Listaterv folytatólap pecsét

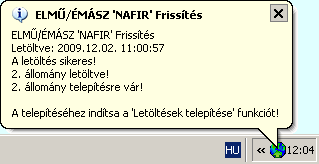

A letöltés befejeztével a lépjünk ki a frissítő rendszreből. Ekkor a letöltéssel kapcsolatos főbb információk az alábbi buborékban megjelennek.

Ha a rendszeres letöltés és telepítés be van kapcsolva, akkor a folyamat a 'háttérben' a rendszer elindítása után 5 perccel automatikusa végrehajtódik. Ezután automatikusan 24 óra elteltével végzi el ugyanezeket a műveleteket. A letöltéssel kapcsolatos főbb információk ekkor is megjelennek az alábbi buborékban.

Amennyiben a letöltés során az állományok nem kerülnek telepítésre, kilépés után a A letöltött, telepített állományok megtekintése funkció egítségével bármikor megtekinthetjük az állományok állapotait, a telepítéshez pedig indítsuk el a Letöltések telepítése funkciót!

Készülék adatbázis feltöltése

A menü csak akkor jelenik meg, ha Az ELMÜ/ÉMÁSZ 'NAFIR' egyvonalas tervek egységes központi adatbázisba 'Módosítási, bővítési' joggal léptünk be.

Ez a funkció csak a menűből indítható! A rendszeres letöltés és telepítés funkció működése során ez nem kerül végrehajtásra!

---> --->

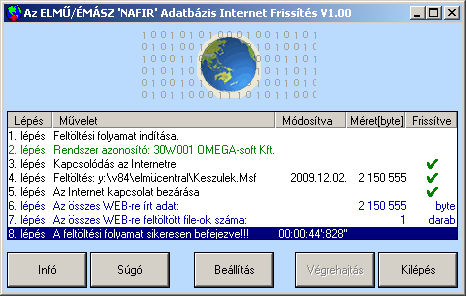

A feltöltés befejeztézvel a A feltöltési folyamatot ennek a gombnak a megnyomásával állíthatjuk le. gomb A rendszerből ennek a gombnak a megnyomásával léphetünk ki. feliratúra vált, és megnyomásával kiléphetünk a rendszerből.

A feltöltés során az alábbi ELMÜ/ÉMÁSZ 'NAFIR' 'Központi adatbázishoz' tartozó állományok kerülnek a WEB frissítési területre:

Állomány neve Honnan könyvtár Állomány tartalma
Keszulek.Msf A 'NAFIR' központi adatbázisa Készülék adatbázis

A letöltött, telepített állományok megtekintése

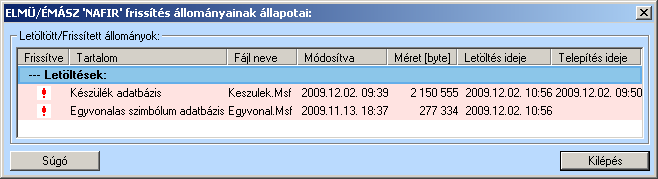

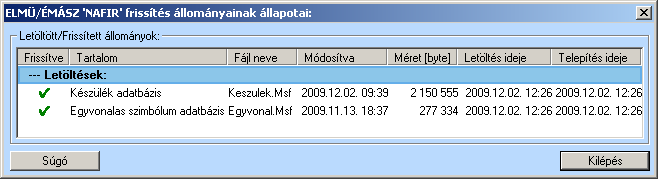

Az ELMÜ/ÉMÁSZ 'NAFIR' központi adatbázis WEB frissítés során letöltött és telepített állományok állapotát a funkció segítségével követhetjük nyomon. A listában szerepelnek a már letöltött állományok nevei, a fájl tartalma, utolsó módosítási dátuma, mérete, a letöltés és telepítés ideje. Ha valamely állomány letöltésre került, de még nincs telepítve, azt a listán megjelölve látjuk. Ilyen álllományokat mutat az alábbi ábra is.

Ha a fenti állapot listán látott állományokat látva sikeresen végrehajtjuk a Letöltések telepítése funkciót, akkor a következőkben így fog kinézni a lista:

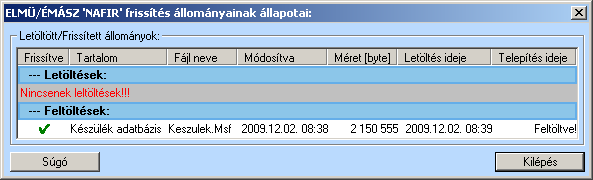

Ha Az ELMÜ/ÉMÁSZ 'NAFIR' egyvonalas tervek egységes központi adatbázisba 'Módosítási, bővítési' joggal léptünk be, akkor ez a lista így néz ki. Tartalmazza az utoljára feltöltött készülék adatbázis állapotát is.

A feltöltések végrehajtása során a rendszer a feltöltésre kerülő 'Keszulek.Msf' állományok utolsó 10 változatát megőrzi számunkra. A folyamatban résztvevő telepített rendszer 'x:\V8..\OmegaWin32\Elmu-NAFIR\UpLoded\*.*' könyvtárban megtaláljuk az állomány korábbi változatait a sorban a következő néven: 'Keszulek.Msf-0', 'Keszulek.Msf-1', 'Keszulek.Msf-2', ... 'Keszulek.Msf-9' -ig.

Letöltések telepítése

Ha Letöltés végrahajtása során a letöltött állományok telepítése nem történik meg, akkor a telepítést ennek a funkciónak a végrehajtásával végezhetjük el.

Azt, hogy a letöltés során a letöltött állományok telepítése is megtörténjen, a Beállítások funkcióban ki/be kapcsolhatjuk. Ha ez a kapcsoló bekapcsolt állapotú, akkor is maradhat telepítés nélkül állomány, ha a folyamat közben az OmegaCAD ELEKTRO rendszer használatban van, mert ilyen esetben a telepítés nem végezhető el.

---> --->

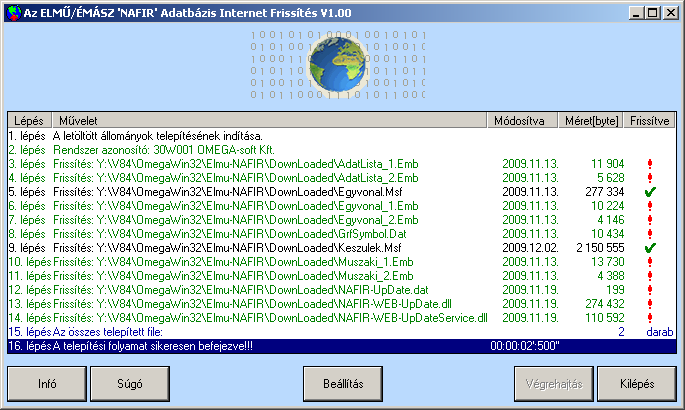

A telepítési folyamat során a végrehajtási listában a fájlnevek, dátum és méret adatok színe, a telepítés végrehajtását jelölő ikon színe és alakja a következő információkat tartalmazza:

Művelet, Módosítva, Méret Telepítve Jelentés
<Fekete színű fájl név, dátum és méret adat> A fájl sikeresen telepítve.
<Zöld színű fájl név, dátum és méret adat> A fájl már korábban telepítve.
<Piros színű fájl név, dátum és méret adat> A fájl telepítése során hiba történt! A telepítés nincs végrehajtva!

A telepítés befejeztézvel a A telepítési folyamatot ennek a gombnak a megnyomásával állíthatjuk le. gomb A rendszerből ennek a gombnak a megnyomásával léphetünk ki. feliratúra vált, és megnyomásával kiléphetünk a rendszerből.

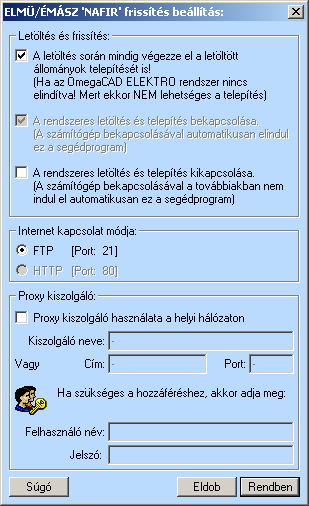

Beállítások

Az ELMÜ/ÉMÁSZ 'NAFIR' központi adatbázis WEB frissítése keretrendszer FTP módot használja az adatok eléréséhez a 21-es porton keresztül. A frissítés két lépésből áll. Első lépésként a rendszer a WEB-ről letölti az új állományokat egy átmeneti területre. A második lépésben a letöltött állományokat telepíti a használati területre. Alapértelmezésben a rendszer egy lépésben elvégzi a letöltést és a telepítést. Ez nem minden esetben van így. Egyrészt, ha a frissítési folyamat közben az OmegaCAD ELEKTRO rendszer használatban van, akkor a telepítés nem végezhető el. Másrészt dönthetünk úgy, hogy csak akkor kerüljenek a letöltött állományok telepítésre, és használatbavételre, amikor mi akarjuk. Ezt ebben a funkcióban szabályozhatjuk.

Az alábbi beállításokat tehetjük meg:

A letöltés során mindig végezze el a letöltött állományok telepítését is!
(Ha az OmegaCAD ELEKTRO rendszer nincs elindítva! Mert ekkor NEM lehetséges a telepítés)

Az állományok frissítése két lépcsős. Az elsőben a frissítendő állományok egy átmeneti területre kerülnek. Ez a letöltés. A második lépcsőben az állományok az átmeneti területről a felhasználási helyre kerülnek. Ez a telepítés. Itt azt állíhatjuk be, hogy a két folyamat a Letöltés végrahajtása során egymásután végrehajtódjon-e.
De tudjuk, hogy a telepítés nem végezhető el, ha folyamat közben az
OmegaCAD ELEKTRO rendszer használatban van.
Ha a kapcsoló kikapcsolt állapotú, vagy a folyamat közben műjködött az
OmegaCAD ELEKTRO rendszer, és maradtak telepítendő állományok, amelyet egyébként a funkció befelyezése után megjelenő buborék egyértelműen jelez, a telepítéshez használjuk a Letöltések telepítése funkciót.

A rendszeres letöltés és telepítés bekapcsolása.
(A számítógép bekapcsolásával automatikusan elindul ez a segédprogram)

Bekapcsolt állapotában az ELMÜ/ÉMÁSZ 'NAFIR' központi adatbázis WEB frissítése keretrendszer a számítógép bekapcsolásákor automatikusan elindul. Ennek feltétele, hogy a rendszer telepítési helye a számítógép elindulásakor elérhető legyen. (Például NE legyen olyan hálózati helyen, ami ekkor nem elérhető).

Az rendszer elindítása után 5 perccel automatikusa végez letöltést és a beállítástól függoen telepítést. Ezután automatikusan 24 óra elteltével végzi el ugyanezeket a muveleteket. Elindítása után a Windows tálcán megjelenik az ikon. Az ikon fölött tartva a kurzort visszajelzést kapunk a letöltés is frissítés állapotáról

Az opció érvénytelen, ha ez éppen bekapcsolt állapotú!

A rendszeres letöltés és telepítés kikapcsolása.
(A számítógép bekapcsolásával a továbbiakban nem indul el automatikusan ez a segédprogram)

Mint a kapcsoló leírásában is látható, ha ezt bejelöljük és így lépnünk ki gombbal, a továbbiakban a számítógép bekapcsolásakor nem fog elindulni a keretprogram.

Ilyen esetben újra elindítani a Windows Start menü Programok OmegaCAD ELEKTRO Alállomás V8.40 'NAFIR' WEB frissítés menüből tudjuk.

Az opció érvénytelen, ha az automatikus indítás kikapcsolt állapotú!

Az UpDate rendszer két féle módon kapcsolódhat az internetre. Ezek közül az FTP mód, amely a 21-es portot használja, az a teljesebb, komfortosabb működést biztosítja. Ha ezt a módot valamilyen oknál fogva nem tudjuk használni, akkor beállíthatjuk a HTTP módot, amely a 80-as portot fogja használni.

  • FTP [Port: 21]
    A frissítési ezzel a móddal jobban nyomon követhetők. Ezzel a móddal az egyes frissítések csak egyszer töltődnek le. A későbbi időpontban végrehajtott frissítés során a korábban már letöltött állomány már nem töltődik le újra.
    Ennek a beállítása erősen ajánlott!

  • HTTP [Port: 80]
    Ezzel a kapcsolódási móddal minden egyes frissítéskor a kiadás óta megjelent új változatok mindig újra le fognak töltődni. Ez ugyan hibát nem okoz, de kevésbé követhető nyomon, hogy mely változathoz milyen frissítési állomány tartozik.
    Beállítása csak indokolt esetben ajánlott!
  • Proxy kiszolgáló:
    Ha proxy kiszolgálón keresztül csatlakozik az internethez, akkor itt megadhatja a kapcsolat jellemzőit.
  • 'NAFIR' WEB frissítés kézikönyv

    A menüpont segítségével ezt a kézikönyvet nyithatjuk meg.

    Frissítés leállítása

    A menüpont segítségével az ELMÜ/ÉMÁSZ 'NAFIR' központi adatbázis WEB frissítése keretrendszer működését kikapcsoljuk.

    Újra elindítani a Windows Start menü Programok OmegaCAD ELEKTRO Alállomás V8.40 'NAFIR' WEB frissítés menüből tudjuk.

    Ha a Beállítások funkcióban a 'A rendszeres letöltés és telepítés bekapcsolása. (A számítógép bekapcsolásával automatikusan elindul ez a segédprogram)' kapcsoló bekapcsolt állapotú, akkor a számítógép bekapcsolásával újra el fog indulni.


    Lásd:

    A központi adatbázis WEB frissítő rendszer telepítése

    Készülék adatbázis módosításának jogosultság védelme

    Az ELMÜ/ÉMÁSZ 'NAFIR' egyvonalas tervek egységes központi adatbázisa


    Lásd még:
    Az egyvonalas tervek NAFIR kompatibilitásának kritériumai
    A NAFIR kompatibilitású egyvonalas tervezés
    Az egyvonalas tervek exportálása a NAFIR rendszerbe

    Korlátozások/megjegyzések:

    A frissítéshez Internet kapcsolat szükséges!
    Fontos: Ahhoz, hogy az ELMÜ/ÉMÁSZ 'NAFIR' központi adatbázis WEB frissítése rendszer az adatokat a WEB-en elérje, és le tudja tölteni a frissítéseket,
    a tűzfalon engedélyezni kell a kapcsolatot!

    Az ELMÜ/ÉMÁSZ 'NAFIR' központi adatbázis WEB frissítése funkcióval csak az adott munkahely szoftverei frissíthetők!

    A frissítést csak azon felhasználók hajthatják végre, amelyek arra jogosultak!

    A frissítés telepítéséhez az OmegaCAD ELEKTRO rendszer minden modulját le kell állítani!

    A frissítés mindig annak az utoljára telepített OmegaCAD ELEKTRO rendszeren hajtódik végre.

    Ha a rendszer a frissítés során nem találja a hozzá tartozó HW kulcsot, akkor a frissítési riport végén a következő üzenet jelenik meg:
    Védelmi hiba: A rendszer nem találja a Sentinel HW kulcsot!

    Ha a rendszer a frissítés során nem a telepített rendszerhez tartozó HW kulcsot talál, akkor a frissítési riport végén a következő üzenet jelenik meg:
    Védelmi hiba: Az OmegaCAD nem a használt rendszerhez tartozó védelmi eszközt talált!

    Ha a frissítési műveletet a 'Megszakítás' gombbal félbe szakítjuk, akkor a frissítési riport végén a következő üzenet jelenik meg:
    Folyamat felhasználói megszakítása!
    Frissítési folyamat sikertelen!
