Funkció leírás megjelenítésére minta a szereléstervlapon.
|
|

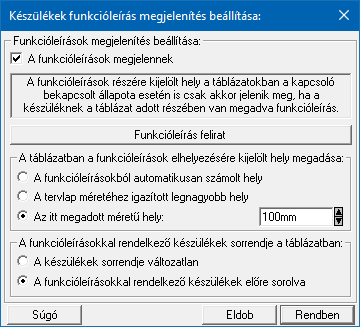

A funkcióleírások megjelennek
|
|
a kapcsoló bekapcsolásával a funkcióleírások a
Szerelési tervek generálása során a tervlapokon megjelennek.
A megjelenés formáját az alábbi opciókkal tudjuk nódosítani.
|
|
 |
A funkcióleírás felirat stílusát állítja be. A
felirat irány és pozícionálás a fenti beállítások függvénye, a stílus panel
ezen adatai itt hatástalanok. (Lásd:
Szöveg stílus beállítása)
|
|
A táblázatban a funkcióleírások elhelyezésére kijelölt hely megadása:
|
|
A funkcióleírásokból automatikusan számolt hely
|
|
Ennek az opciónak a használatakor a táblázatban az adott sorban elhelyezendő funkcióleírások szövegéből számolt
legnagyobb méretű határozza meg a táblázat sor méretét. Ekkor az egyes készülékek táblázat helyigénye eltérő lesz.
|
|
|
A tervlap méretéhez igazított legnagyobb hely
|
|
Ekkor valamennyi készülék táblázat mérete a lehető legnagyobb, amelyet a tervlap megenged.
|
|
|
Az itt megadott méretű hely
|
|
Ezzel az itt megadható értékkel meghatározzuk, hogy a funkcióleírások elhelyezésre mekkora méretű helyet biztosítunk.
Az érték megadó ablak csak akkor érvényes, ha ez az opció van kijelölve. Az ablak mögötti
gombok segítségével egységenként lehet növelni, csökkenti az értékét.
A rendszer nem ellenőrzi, és jelzi, hogy valamennyi funkcióleírás szöveg elfér-e a megadott helyen.
Valójában a szerelésterveken a megnövekedett helyigény azt jelenti, hogy egy lapon csak egy sor készülék tablázat fér el.
Ha bármilyen méretben megnagyobbítjuk a táblázatot, a második sor már nem fér el.
Végülis mindegy, hogy melyik opcitót választjuk a méret meghatározáshoz.
A beállítható legkisebb érték: 20 [mm], a legnagyobb pedig: 80 [mm]
|
A funkcióleírásokkal rendelkező készülékek sorrendje a táblázatban:
|
|
A készülékek sorrendje változatlan
|
|
Ebben az esetben a megjelölés szerint is, a készülékek sorrendje változatlan marad. Ilyenkor,
a sorban következő készüléknek van olyan kapocspontja, amelynek meg van adva a funkcióleírása, ha a készülék a generálás során a felső sorba kerül,
akkor a következő készülék ha van, ha nincs funkcióleírása, a következő lapra fog kerülni. Ha az alsó sorba kerülne, akkor viszont ez a megnövekedett méret miatt alul
nem helyezhető el, ezért új lapra fog kerülni. Ha gyakran váltakoznak a funkció leírással rendelkező és nem rendelkező készülékek,
akkor ez sok kihasználatlan helyet hagy a tervlapon. (A kézsülékek sorrendjét a
funkcióban határozzuk meg.)
|
|
|
A funkcióleírásokkal rendelkező készülékek előre sorolva
|
|
Ezzel tudjuk optimalizálni a tervlap helykihasználását. A készülék listából, amely meghatározza a sorrendet, először csak azoknak a
készülékeknek táblázatai kerülnek elhelyezésre, amelyek rendelkeznek funkcióleírással, majd a lista sorrendjében azok, amelyek nem.
Ezzel ugyan sérül a készülékek sorrendjének figyelembe vétele, de optimális tervlap kihasználtságot kapunk.
|
Ezeket a 'funkcióleírás' szövegeket, amelynek a megjelenítését most itt szabályoztuk,
a tervdokumentációban még a következő helyeken jeleníthetjük meg:
|
|
