A továbbiakban rendszerben a létesítmények maximum 255 mezőből állhatnak, melyekhez még egy létesítményi közös mező kapcsolható.

Lásd:

	Létesítmények felépítése
	Létesítmények kezelése

Új mező megnyitása

Változat:

"V8.40.100114"

2010.01.14.

A továbbiakban rendszerben a létesítmények mezői maximum 255 szereléshelyet tartalmazhatnak.

A szereléshelyek alfanumerikus azonosítói maximum 16 karaktert tartalmazhatnak.

A paneles szereléshelyek paneljelei maximum 16 karaktert tartalmazhatnak.

A szereléshelyek sorkapocsleceinek tervjel azonosítói maximum 16 karaktert tartalmazhatnak.

Lásd:

	Létesítmények felépítése
	Áramútterv logikai tervezése

Szereléshely lista karbantartása...

Új szereléshely felvétele a listára

Változat:

"V8.40.100114"

2010.01.14.

A továbbiakban rendszerben a létesítmények mezőiben az áramúttervekhez maximum 30 sorkapocs fajtát rendelhetünk a sorkapocs listához.

Lásd:

	Létesítmények felépítése
	Áramútterv logikai tervezése

Sorkapocs lista karbantartása...

Új sorkapocs elem felvétele a listára

Változat:

"V8.40.100114"

2010.01.14.

A továbbiakban rendszerben a kábel szerkezetekhez maximálisan 126 kábelér adható meg.

Lásd:

	Kábel adatbázis
	Törzsadatbázisok kezelése

Kábelek adattára

Lásd még:

	Áramútterv logikai tervezése
	Áramútterv készülék, kábeltáblázat készítése
	Szerelési tervek készítése
	Kábeltervek készítése

Változat:

"V8.40.100114"

2010.01.14.

A továbbiakban rendszerben a létesítmény mezői maximum 255 általános műszaki tervet tartalmazhatnak.

Lásd:

	Létesítmények felépítése
	Általános műszaki tervek készítése

Műszaki tervek adatainak megadása

Változat:

"V8.40.100114"

2010.01.14.

A továbbiakban egy tervlapon maximálisan 255 réteg adható meg!

A rétegek nevei maximálisan 32 karaktert tartalmazhatnak!

Lásd:

Rajzlap adatainak megadása...

[R]

Változat:

"V8.40.091101"

2009.11.01.

A továbbiakban egy tervlapon maximálisan 8 betűkészlet adható meg!

Lásd:

Változat:

"V8.40.091101"

2009.11.01.

Új tulajdonság a 'Font készlet és típus'. Minden Szöveg stílus beállítása ablakban ezt a tulajdonságot is be kell állítani.
A kiválasztó listában csak a Rajz betű készlet... funkcióban megadott betű készletből lehet választani!

Ha az OmegaCAD ELEKTRO rendszerben az Idegen nyelvre fordítás opció be van kapcsolva, akkor az új szöveg tulajdonság, a   'Szöveg fordítása idegen nyelvre' kapcsoló is megjelenik. Ha a szöveget a tervlapon idegen nyelvre lefordítva is meg szeretnék jeleníteni, akkor az adott szöveg tulajdonságában ezt a kapcsolót be kell kapcsolni!

Azok a funkciók, amelyek a Idegen nyelvre fordítás bekapcsolása esetén működésükben kibővűlnek, leírásokban ezzel a jellel jelöljük meg!

Lásd:

Szöveg stílus beállítása...

[S]

Változat:

"V8.40.091101"

2009.11.01.

A rajzon több betűkészlet is használató a Rajz betű készlet... segítségével. Ezért megjeleníthetők különleges karakterek is. Az olyan karaktereknek a bevítelét, amelyek nincsenek közvetlenül a billenytűzetünkön, segíti a a Virtuális billentyűzet funkció.

Lásd:

		Szöveg szerkesztése...	[s]
		Szöveg felirat módosítás	[Alt+o]

		Szöveg felirat, stílus és réteg módosítása...
		Tartalomjegyzék felirat készítése
		Tervjel felirat készítése...
		Készülék kivezetés felirat készítése...
		Sorkapocs felirat készítése

Változat:

"V8.40.091101"

2009.11.01.

Ha az OmegaCAD ELEKTRO rendszerben az Idegen nyelvre fordítás opció be van kapcsolva, akkor a valamennyi tervlapkezelő modulban minden szöveg megadás és módosítási helyen a 'Szöveg fordítása idegen nyelvre' kapcsoló és a szótárgomb megjelenik.

Azok a funkciók, amelyek a Idegen nyelvre fordítás bekapcsolása esetén működésükben kibővűlnek, leírásokban ezzel a jellel jelöljük meg!

Lásd:

		Szöveg szerkesztése...	[s]
		Szöveg felirat módosítás	[Alt+o]

		Szöveg felirat, stílus és réteg módosítása...
		Tartalomjegyzék felirat készítése
		Tervjel felirat készítése...
		Készülék kivezetés felirat készítése...
		Sorkapocs felirat készítése

Változat:

"V8.40.091101"

2009.11.01.

A funkció segítségével a terv valamennyi lapján láthatjuk az összes elhelyezett szöveget. A kijelöl szöveget meg is kerestethetjük a rendszerrel.

Lásd:

Szöveg keresése a tervlapokon...

Változat:

"V8.40.091101"

2009.11.01.

A funkció segítségével a terv valamennyi lapján láthatjuk az összes elhelyezett szöveget. A listán adhatunk meg szövegeket, szövegrészleteket cserére. A kijelölt cseréket a terv valamennyi lapján végrehajthatjuk a rendszerrel.

Lásd:

Szöveg csere a tervlapokon...

Változat:

"V8.40.091101"

2009.11.01.

A 'Rajz fordítása idegen nyelvre...' funkció segítségével a rajzon valamennyi szöveget egy ablakban áttekinthetjük, idegen nyelvi fordítási adatait módosíthatjuk, és a kijelölt szövegek tulajdonságait egy műveletsorral megváltoztathatjuk:

A funkció csak akkor lesz érvényes, ha az OmegaCAD ELEKTRO rendszerben az Idegen nyelvre fordítás opció be van kapcsolva

Lásd:

Rajz fordítása idegen nyelvre...

Változat:

"V8.40.091101"

2009.11.01.

A 'Tervlapok fordítása idegen nyelvre...' funkció segítségével az aktuális tervtípus valamennyi tervlapjának valamennyi szöveget egy ablakban áttekinthetjük, idegen nyelvi fordítási adatait módosíthatjuk, és a kijelölt szövegek tulajdonságait egy műveletsorral megváltoztathatjuk:

A funkció csak akkor lesz érvényes, ha az OmegaCAD ELEKTRO rendszerben az Idegen nyelvre fordítás opció be van kapcsolva

Lásd:

Tervlapok fordítása idegen nyelvre...

Változat:

"V8.40.091101"

2009.11.01.

A funkció használatával ismert azonosítójú készüléket, vagy készülék csatlakozás pontot kerestethetünk meg a rendszerrel az áramút logikai tervlapon.

Lásd:

Készülék keresése

Változat:

"V8.40.091101"

2009.11.01.

Az OmegaCAD rendszerben a nyelvi környezet három különböző szinten állítható be. Az első szinten a 'Felhasználó' interaktív felület nyelve állítható be. Ez a képernyőn megjelenő rendszer menünek, párbeszéd ablakoknak, üzeneteknek, hiba listáknak a nyelve. A második szinten a súgó rendszer nyelvét választhatjuk ki a rendelkezésre álló nyelvi készletből. A súgó a beállított nyelven fog megjelenni. A harmadik szinten az OmegaCAD ELEKTRO rendszerben a tervlapokra, listákra automatikusan elhelyezett szövegek nyelvét lehet beállítani. Ez azt jelenti, hogy a felhasználói interfész nyelvétől eltérő nyelven jelentessük meg olyan szövegeket, amelyeket a rendszer helyez el a tervlapon vagy a listáiban.

Lásd:

- Nyelvi környezet beállítása

Változat:

"V8.40.091101"

2009.11.01.

Az OmegaCAD ELEKTRO rendszer új szolgáltatása a Idegen nyelvre fordítás lehetőség.
A szolgáltatás keretében előre kijelölt szövegek, megadott megjelenési paraméterek alapján egy szó/mondattár segítségével más nyelvre 'fordíthatók' át, és jeleníthetők meg más nyelven. Több szótárat is létrehozhatunk, melyekhez maximálisan négy idegen nyelven adhatunk meg szó/mondat adatokat. Egyszerre maximálisan ebből két nyelvet választhatunk ki, amelyen meg is jeleníthetjük a 'lefordított' szöveget.

Lásd:

Fordítás idegen nyelvre beállításai

Változat:

"V8.40.091101"

2009.11.01.

A kábelek ér szerkezeti adataihoz meg lehet adni az egyes erek színét is. Ezeknek az ér szín adatoknak a tervlapokon, valamint a kábelerek kezelésével foglalkozó funkciókban való megjelenése nem automatikus. A kábel ér színeknek a megjelenését szabályozni tudjuk. A kábel erek színei a tervdokumentációban megjelenhetnek az áramút tervlapokra elhelyezve, továbbá a szerelésterv kábel bekötési tervlapjain az ér bekötési adat táblázatban. Ezen a kétféle tartalmú tervlapon történő megjelenését két külön helyen állíthatjuk be. Ha bármelyik tervlapon való megjelenés bekapscsolt, akkor az áramút tervező modul kábel erekkel foglakozó funkcióiban automatikusan megjelenik a kábel ér szín adat is. Ha ezek egyike sem bekapcsolt, akkor azt külön kapcsolóval állíthatjuk be, hogy az áramút tervező modul kábel erekkel foglakozó funkcióiban megjelenjenek az ér szín adatok.

Lásd:

Elektro rendszer beállítások

Tervelemzési opciók

		Tervezési opciók

		Kábel ér kezelési funkciókban a kábel ér szín megjelenik

		Szerelésterv generálási jellemzők

		Kábel ér szín megjelenik
		A Szerelésitervek generálás beállítása panel a szerelésterveken a kábel ér szín megjelenítés beállításához a következő részlettel bővül:

Lásd még:

	Tervek automatikus kiértékelése
	Áramútterv logikai tervezése
	Szerelési tervek készítése
	Törzsadatbázisok kezelése

Változat:

"V8.40.100801"

2010.08.01.

Az OmegaCAD ELEKTRO rendszerben az Idegen nyelvre fordítás opció be van kapcsolva, akkor érvényessé vállik a modulban a Terv fordítása idegen nyelvre funkció, melynek segítségével a terv kijelölt mezőinek valamennyi tervlapján át lehet tekinteni a fordításra kijelölt szövegeket.

Lásd:

Terv fordítása idegen nyelvre

Változat:

"V8.40.091101"

2009.11.01.

Az OmegaCAD ELEKTRO rendszerben az egyes létesítmények digitális tervei folyamatos változtatáson esnek át. Egyes részek többszörös felhasználás, átalakítás után kerülnek hozzámásolásra a jelenlegi tervanyaghoz. Vagy egyszerűen fájlkezelővel kerülnek hozzá állományok. A funkció segítségével az egész létesítményre vonatkozóan tudjuk áttekinteni, mely állományok tartoznak a jelenlegi tervezési állapothoz. Szűrők ki/bekapcsolásval tehetjük áttekinthetővé a listát. A tervállomány digitális állománya optimális méretűre alakítható a funkció segítségével.

Lásd:

Tervadatok tisztítása

Változat:

"V8.40.091101"

2009.11.01.

A funkció Mezők közötti kapcsolatok elemzése opció használatával a mezőbe mező kapcsolattal érkező kábelek kigyűjthetők.
Ez teszi lehetővé, hogy az áramút logikai tervlapokon a Kábel keresése funkció részében ténylegesen meg is tudjuk nézni az ilyen kábel kapcsolatokat.

Lásd:

Mezők közötti kapcsolatok elemzése

Változat:

"V8.40.100520"

2010.05.20.

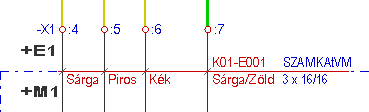

A kábelek ér szerkezeti adataihoz meg lehet adni az egyes erek színét is.

Az elemzés modul segítségével, a megfelelő opciók beállítása esetén ráírattathatjuk a rendszerrel az áramúterv kábel kapcsolatait megjelenítő jelekre az ér színeket.

Lásd:

	Tervek automatikus kiértékelése
	Elemzés kiválasztása

Lásd még:

	Elektro rendszer beállítások
	Áramútterv logikai tervezése
	Szerelési tervek készítése
	Törzsadatbázisok kezelése

Változat:

"V8.40.100801"

2010.08.01.

A funkció segítségével a kijelölt kábel ereinek sorrendje átrendezhető. Az erek sorrendjének rendezése úgy hajtható végre, hogy nem kell a kábel valamennyi erét a megkeresni az áramútterven.

Lásd:

Áramútterv logikai tervezése

Kábel módosítása...

Kábel erek rendezése

Változat:

"V8.40.100401"

2010.04.01.

A funkció teljesen egészében átalakításra került. A panel a mező valamennyi kábelének kezelésére alkalmas. A megjelenő lista szűkíthető a kábelek mezőhöz rendelése alapján, a kiindulási és érkezési szerelési helyek szeint. Több, akár valamennyi kábel is kijelölhető módosításra. Elvégezhető a kábel erek rendezése. A dialógus ablak átméretezhető.

Lásd:

Áramútterv logikai tervezése

Kábelek adatainak megadása...

Változat:

"V8.40.100520"

2010.05.20.

A funkció teljesen egészében átalakításra került. A panel a mező valamennyi kábelének kezelésére alkalmas. A megjelenő lista szűkíthető a kábelek mezőhöz rendelése alapján, a kiindulási és érkezési szerelési helyek szeint. A dialógus ablak átméretezhető.

fül bekapcsolása esetén a mezőben megadott kábelek jelennek meg.

fül bekapcsolása esetén azok a kábelek jelennek meg, amelyek nem az aktuális mezőben vannak megadva, de a mező tervben szerepelnek. Ezeknek a mező kapcsolattal érkező kábeleknek a listáihoz a Tervek automatikus kiértékelése modulban a funkció Mezők közötti kapcsolatok elemzése opció lefuttatása után jutunk. A mező kapcsolattal érkező kábelek listában csak azokból a mezőkből érkező kábelek lesznek benne, amelyek az együttes elemzésre ki vannak jelölve!

Lásd:

Áramútterv logikai tervezése

Kábel keresése...

Változat:

"V8.40.100520"

2010.05.20.

Ezekkel a funkciókkal az áramút logikai tervlapon a kurzorral megjelölt, vagy a kurzor alatt lévő objektumhoz tartozó elemeket lehet megkeresni, és megmutatni.

Ezek a funkciók csak akkor működnek, ha a Beállítások... Rendszer működési beállítások Elem tulajdonságainak megjelenítése a kurzor mellett 'Ha egy elem van kijelölve, akkor ennek a tulajdonságai jelenjenek meg!' vagy a 'Ha a kurzor alatt elem van, akkor ennek a tulajdonságai jelenjenek meg!' valamelyike bekapcsolt, és a kurzort a megjeleníteni akart objektum fölött mozdulatlanul tartjuk az itt beállított ideig, akkor az alábbi, az objektumtól függő adattábla jelenik meg:

Tartalom:

		Szimbólum és doboz készülékrész keresése
		Kábelér keresése
		Mező kapcsolattal érkező kábelerek keresése

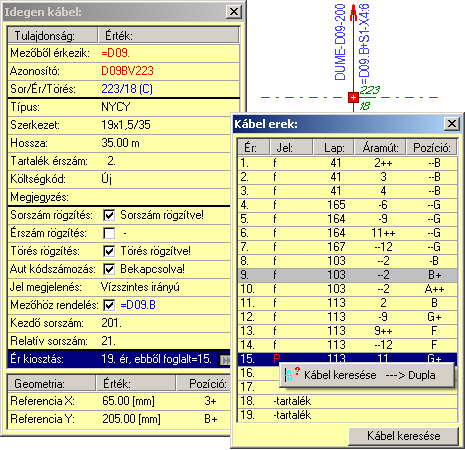

		Kábelér kereséséhez a 'Kábel:' ablakban az: 'Ér kiostás: 14. ér, ebből foglat= 10.' lista sorban lévő gombot kell megnyomni, ha a listasor még nincs kijelölve. Ha már ez a listasor már ki van jelölve, akkor az egérrel 'Dupla' kattintást kell végezni! Ekkor megjelenik a 'Kábek erek: ablak, benne a kábel erek, és azok adataival. Ezeknek a mező kapcsolattal érkező kábeleknek az adataihoz a Tervek automatikus kiértékelése modulban a funkció Mezők közötti kapcsolatok elemzése opció lefuttatása után jutunk. A mező kapcsolattal érkező kábelek listában csak azokból a mezőkből érkező kábelek lesznek benne, amelyek az együttes elemzésre ki vannak jelölve! Ha az elemzés elvégzése után módosítottunk a kiinduló mezőben a kábel kapcsolatokon, a szerkesztéssel érintett keresési lista nem lesz helyes! Ha nincs elvégezve a fenti több mező együttes elemzése funkció, akkor a 'Kábel:' ablakban az: 'Ér kiostás: Nincs' Ilyen esetben, amikor még nincs kigyűjtve a mező kapcsolattal érkező kábelek adatai, megtehetjük ezt a Kábel sorszám/ér keresése... funkcióban a fül bekapcsolása esetén a funkcióval.
		Sorkapocs keresése

Lásd:

Áramútterv logikai tervezése

Változat:

"V8.40.100520"

2010.05.20.

A kábelek ér szerkezeti adataihoz meg lehet adni az egyes erek színét is. Ezeknek az ér szín adatoknak a tervlapokon, valamint a kábelerek kezelésével foglalkozó funkciókban való megjelenése nem automatikus. A kábel ér színeknek a megjelenését szabályozni tudjuk. A kábel erek színei a tervdokumentációban megjelenhetnek az áramút tervlapokra elhelyezve, továbbá a szerelésterv kábel bekötési tervlapjain az ér bekötési adat táblázatban. Ezen a kétféle tartalmú tervlapon történő megjelenését két külön helyen állíthatjuk be. Ha bármelyik tervlapon való megjelenés bekapscsolt, akkor az áramút tervező modul kábel erekkel foglakozó funkcióiban automatikusan megjelenik a kábel ér szín adat is. Ha ezek egyike sem bekapcsolt, akkor azt külön kapcsolóval állíthatjuk be, hogy az áramút tervező modul kábel erekkel foglakozó funkcióiban megjelenjenek az ér szín adatok.

		Tervezési opciók

		Kábel ér kezelési funkciókban a kábel ér szín megjelenik

Lásd:

Elektro rendszer beállítások

Tervelemzési opciók

		Szerelésterv generálási jellemzők

		Kábel ér szín megjelenik

	Tervek automatikus kiértékelése
	Elemzés kiválasztása

Lásd még:

	Elektro rendszer beállítások
	Tervek automatikus kiértékelése
	Szerelési tervek készítése
	Törzsadatbázisok kezelése

Változat:

"V8.40.100801"

2010.08.01.

A Tervrészlet hozzáfűzése a tervhez funkció kibővítésre került a másolásra kijelölt lapokon található kábelek adatainak másolásával.

A Kábelek átírányítása funkció segítségével a másolásra kerülő kábekek adati áttekinthetők. Ha szükséges, akkor a kábeleket másik mező listához rendelhetjük, vagy más rögzített sorszámba, vagy törésbe másolhatjuk át.

Lásd:

Áramútterv logikai tervezése

Tervrészlet hozzáfűzése...

Kábelek átírányítása

		Kábel mezőhöz rendelés
		Kábel sorszám megváltoztatása
		Kábel törés megváltoztatása

Változat:

"V8.40.100801"

2010.08.01.

A kábelek ér szerkezeti adataihoz meg lehet adni az egyes erek színét is. Az ér szín adatokat megjeleníttethejük a szerelésterv kábel bekötési terv táblázataiban is.

Ehhez a következő kapcsoló beállítása szükséges:

		Szerelésterv generálási jellemzők

		Kábel ér szín megjelenik
		A Szerelésitervek generálás beállítása panel a szerelésterveken a kábel ér szín megjelenítés beállításához a következő részlettel bővül:

Lásd még:

	Elektro rendszer beállítások
	Tervek automatikus kiértékelése
	Áramútterv logikai tervezése
	Törzsadatbázisok kezelése

Változat:

"V8.40.100801"

2010.08.01.

Az OmegaCAD ELEKTRO rendszerben az anyag és költség lista készítő modulja kiegészítésre került a 'Htm' és 'dBase' formátumú listák készítésével.

Továbbá olyan lista készítésének a lehetősége került a rendszerbe, amely lehetővé teszi csak a bontandó költségkódú elemk kigyűjtését.

Lásd:

Anyaglista feldolgozása

Változat:

"V8.40.091101"

2009.11.01.

Az OmegaCAD ELEKTRO rendszerben valamennyi tervtípushoz külön, külön adjuk meg a tervlapformátumot meghatározó pecséteket. Ezek számossága meglehetősen nagy. Ha azt akarjuk, hogy valamennyi tervlapunkon azonos betűkkel megjelenő felíratok jelenjenek meg, és ezek mind azonos szín skákából legyennek kiválasztva, továbbá valamennyi tervlapon azonos vonal vastagságokat szeretnénk használni, akkor azt minden egyes tervtípus fedő és folytatólapján azonosan kell beállítani! Ehhez tervtípusonként végég kell gyalogolni a Rajz betű készlet... funkcióban és a Rajz vonalak... funkcióban, és ott minden jellemzőt azonosra kell állítani. Ezt oldja meg ez az új lehetőség. Az Egységes betű, szín és vonalvastagság alkalmazása valamennyi tervlapon funkció.

A 'Minden tervtípus formátumban egységes betűtípus és betűkészlet beállítása:' opció különösen fontos, ha a létesítményhez be van állítva a
Idegen nyelvre fordítás opció. Ugyanis, ilyenkor a fordításra kijelölt, és lefordított szövegek kezelése csak egységes betűtípus és készlet alapon kezelhető.

Lásd:

Egységes betű, szín és vonalvastagság alkalmazása valamennyi tervlapon

Változat:

"V8.40.091101"

2009.11.01.

A továbbiakban rendszerben a kábel szerkezetekhez maximálisan 126 kábelér adható meg.

Lásd:

	Kábel adatbázis
	Törzsadatbázisok kezelése

Kábelek adattára

Lásd még:

	Áramútterv logikai tervezése
	Áramútterv készülék, kábeltáblázat készítése
	Szerelési tervek készítése
	Kábeltervek készítése

Változat:

"V8.40.100114"

2010.01.14.

A továbbiakban kábelek adatbázis maximálisan 128 kábel típust tartalmazhat.

A megnövelt adatok érvényesítéséhez a 'Kábel adatbázis' gomb alatt elérhető Információk az adatállományokról funkció 'Tömörítési karbantartás'-t kell végrehajtani.

Lásd:

	Kábel adatbázis
	Törzsadatbázisok kezelése

Kábelek adattára

Változat:

"V8.40.100520"

2010.05.20.

A továbbiakban az elrendezés adatbázis maximálisan készülék elrendezési szimbólum maximális száma: 2048.

A megnövelt adatok érvényesítéséhez az 'Elrendezés adatbázis...' menü alatt elérhető Információk az adatállományokról funkció 'Tömörítési karbantartás'-t kell végrehajtani.

Lásd:

	Készülék elrendezési szimbólumok
	Törzsadatbázisok kezelése

Készülék elrendezési szimbólumok adattára

Változat:

"V8.40.100520"

2010.05.20.

A kábelek ér szerkezeti adataihoz meg lehet adni az egyes erek színét is. Az ér szín adatok maximálisan: 15 karaktert tartalmazhatnak. Az ér szín adat egy szöveges leíró, amelynek tartalma akár rövid funkcióleírás is lehet.

Az ér szín adatokat megjeleníthetjük az áramúttervező modulban a kábel adatokat kezelő funkciókban. A megfelelő opciók beállítása esetén ráírattathatjuk a rendszerrel az áramúterv kábel kapcsolatait megjelenítő jelekre, és megjeleníttethejük a szerelésterv kábel bekötési terv táblázataiban is.

Lásd:

	Kábel adatbázis
	Törzsadatbázisok kezelése

Kábelek adattára

		Kábel ér szín megadása

Lásd még:

	Elektro rendszer beállítások
	Tervek automatikus kiértékelése
	Áramútterv logikai tervezése
	Szerelési tervek készítése

Változat:

"V8.40.100801"

2010.08.01.
