Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

Készülék táblázat készítése: Oszlopok beállítása

'Áramútterv fedőlap tervezés', 'Egyvonalas terv készítése' modul

Elérés:

Menü:

E L E K T R O Áramút FEDŐlap tervezés/EGYVONALAS tervezés

Fedőlap tervezés/ Egyvonalas tervezés

Készülék táblázat készítése...

Szerszámos: Nyomógomb:

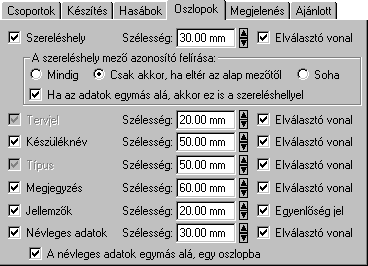

A panelen a készítendő táblázat hasábjaiban megjelenő adatokat jelölhetjük ki. Ha a hasáb szélesség mód 'Felhasználói', akkor az egyes adatokhoz tartozó szélességet is beállíthatjuk.

---> ---> ---> ---> --->

'Szereléshely'

Kijelölése esetén a készülék szereléshely adat megszerkesztésre kerül.
A szereléshely mező azonosító felírási módját az alábbiak szerint állíthatjuk be:

Mindig

A szereléshely mező azonosító mindig megjelenik.

Csak akkor, ha eltér az alap mezőtől

A szereléshely mező azonosító csak akkor jelenik meg, ha a szereléshely nem az aktuálisan szerkesztett mezőhöz van rendelve.

Soha

A szereléshely mező azonosító soha nem megjelenik meg. Akkor sem, ha az alfanumerikus azonosítási rend szerint szükséges volna.

Ha a hasáb megjelenítése bekapcsolt, akkor mögéje az elválasztó vonal elhelyezése ki/be kapcsolható.

'Ha az adatok egymás alá, akkor ez is a szereléshellyel'

Ha a készülék névleges adatok egy oszlopban jelennek, meg, akkor lehetőség van az opció bekapcsolásával a mező és szereléshely azonosítót szintén egymás alá íratni a rendszerrel.

'Tervjel'

A tervjel oszlopba a készülék tervjel adat kerül.
Ha a hasáb megjelenítése nem kapcsolható ki!

'Készüléknév'

Kijelölése esetén a készülék adattári elnevezése kerül megjelenítésre.
Ha a hasáb megjelenítése bekapcsolt, akkor mögéje az elválasztó vonal elhelyezése ki/be kapcsolható.

'Típus'

A típus oszlopba a készülék adattári elnevezése kerül megjelenítésre.
Ha a hasáb megjelenítése nem kapcsolható ki!

'Megjegyzés'

Kijelölése esetén a készülékhez megadott megjegyzés leíró szöveg kerül megjelenítésre.
Ha a hasáb megjelenítése bekapcsolt, akkor mögéje az elválasztó vonal elhelyezése ki/be kapcsolható.

'Jellemzők'

Kijelölése esetén a készülékhez megadott műszaki jellemzők kerülnek megjelenítésre.
Csak akkor kapcsolható be, ha a névleges adatok megjelenítése bekapcsolt. Ha a hasáb megjelenítése bekapcsolt, akkor mögéje az egyenlőségjel elhelyezése ki/be kapcsolható.

'Névleges adatok'

Kijelölése esetén a készülék típushoz megadott névleges adatok kerülnek megjelenítésre.
Ha a hasáb megjelenítése bekapcsolt, akkor mögéje az elválasztó vonal elhelyezése ki/be kapcsolható.

'A névleges adatok egymás alá, egy oszlopba'

Ha a készülék névleges adatok megjelenítése bekapcsolt, akkor az opció bekapcsolásával a névleges adatokat a rendszer egy oszlopba, egymás alatt jeleníti meg. Ekkor egy készülékhez tartozó adatsor magassága a megadott sormagasság 3 (háromszorosa) lesz. Függetlenül attól, hogy a készülékhez hány műszaki jellemző tartozik. Hatására a jellemző adatok is ugyanígy íródnak fel.
Csak akkor kapcsolható be, ha a névleges adatok megjelenítése bekapcsolt.
