Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

Készülék táblázat készítése: Megjelenítési jellemzők

'Áramútterv fedőlap tervezés', 'Egyvonalas terv készítése' modul

Elérés:

Menü:

E L E K T R O Áramút FEDŐlap tervezés/EGYVONALAS tervezés

Fedőlap tervezés/ Egyvonalas tervezés

Készülék táblázat készítése...

Szerszámos: Nyomógomb:

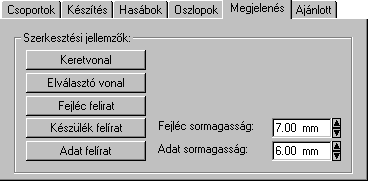

A beállítási panelen a készülék táblázat szerkesztés grafikus megjelenési jellemzői állíthatók be.

---> ---> ---> ---> ---> ---> ---> ---> ---> --->

'Szerkesztési jellemzők:'

A csoportban a készítendő táblázat vonalainak és feliratainak jellemzőt adjuk meg. Itt állítjuk be a sor magasságokat is.

Keretvonal

A készülék táblázatot határoló vonal tulajdonságait állíthatjuk be. Megnyomása után a vonaljellemzők beállítása dialógus ablak jelenik meg. Lásd: (Vonal stílus beállítása)

Elválasztó vonal

A készülék táblázat hasábjait és sorait elválasztó vonal tulajdonságait állíthatjuk be. Megnyomása után a vonaljellemzők beállítása dialógus ablak jelenik meg. Lásd: (Vonal stílus beállítása)

Fejléc felirat

A készülék táblázat fejlécében megjelenő 'Fejléc' felirat tulajdonságait állíthatjuk be. Megnyomása után a szöveg jellemzők beállítása dialógus ablak jelenik meg. Lásd: (Szöveg stílus beállítása)

Készülék felirat

A készülék táblázat készülékekre vonatkozó felirat tulajdonságait állíthatjuk be. Ezzel a felirat jelleggel jelennek meg a szereléshely, tervjel, készüléknév, típus és megjegyzés feliratok a táblázatban. Megnyomása után a szöveg jellemzők beállítása dialógus ablak jelenik meg. Lásd: (Szöveg stílus beállítása)

Adat felirat

A készülék táblázat készülékekre vonatkozó jellemző és névleges adatok felirat tulajdonságait állíthatjuk be. Megnyomása után a szöveg jellemzők beállítása dialógus ablak jelenik meg. Lásd: (Szöveg stílus beállítása)

Fejléc sormagasság:

A készülék táblázat fejléc sor magassága a rajzlapon [mm]-ben.

Adat sormagasság:

A készülék táblázat adat sor magassága a rajzlapon [mm]-ben.

Az aktuális beállításnak megfelelő készülék táblázat megjelenése a minta rajzban mindig látható.


Tartalom:

Készülék táblázat készítése

Készülékek táblázat csoporthoz rendelése
Készülék táblázat: Csoportok kijelölése
Készülék táblázat: Készítés módja
Készülék táblázat: Hasábok beállítása
Készülék táblázat: Oszlopok beállítása
Készülék táblázat: Megjelenítési jellemzők
Készülék táblázat: Ajánlott beállítás

Korlátozások/megjegyzések:
