Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

Készülék táblázat készítése

'Áramútterv fedőlap tervezés', 'Egyvonalas terv készítése' modul

Elérés:

Menü:

E L E K T R O Áramút FEDŐlap tervezés/EGYVONALAS tervezés

Fedőlap tervezés/ Egyvonalas tervezés

Készülék táblázat készítése...

Szerszámos:

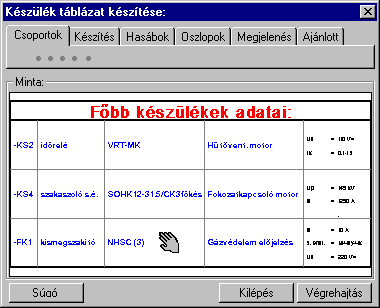

A funkció segítségével a tervben felhasznált készülékekről különböző tartalmú táblázatokat készíthetünk. A táblázatok tartalmát és tulajdonságait az alábbi "fülek" mögötti funkciókkal állíthatjuk be:

---> ---> ---> ---> ---> ---> --->

Ahhoz, hogy a tervlapon készülék táblázatot tudjunk elhelyezni, a Készülék táblázat: Csoportok kijelölése rész, Készülékek táblázat csoporthoz rendelése funkciójában valamelyik készülék csoporthoz készüléket kell rendelnünk!

Az új készülék táblázatok elhelyezése, vagy a tervlapokon már korábban elhelyezett készülék táblázatok frissítése a gomb megnyomásával végezhető el. A végrehajtás a Készülék táblázat: Csoportok kijelölése részben beállított készülék csoportokra, a Készülék táblázat: Készítés módja szerinti módon, a táblázat csoportra beállított megjelenítési tulajdonságok figyelembe vételével kerül végrehajtásra.

Ha a Készülék táblázat: Készítés módja beállítás szerint nincs végrehajtható feladat, akkor a gomb érvénytelen lesz!

Ha már készüléket rendeltünk egy, vagy több csoportba, akkor a készülék táblázat elhelyezhető. A különböző készülék csoportok táblázatainak megjelenítési formája egyenként, vagy összességében változtatható.

Minta:

A mintában a kép mindig a készülék táblázat aktuális megjelenítését mutatja. A minta kép mérete a funkcióba belépve optimális méretű lesz.

Az egérrel támogatott Zoom, Pan - görgető kerékkel ablakozási funkció a minta ablakban is használható!
Az egérrel támogatott Zoom, Pan - egérgombbal ablakozási funkció a minta ablakban is használható!

A minta rajz kép mérete és helyzete a billentyűzet segítségével is változtatható! Az érvényes billentyű parancsok:

F6, és '/'(osztás) gomb:

Kép méret növelése 1,5 szeresére.

F7, és '*' (szorzás) gomb:

Kép méret csökkentése 1,5 szeresére.

F8, F10, Home, Delete, End, és a "0" és az "5" gombok:

Az eredeti képméret és helyzet visszaállítása.

Nyilak és szám gombok:

A nyíl iránya (számgomb helyzetének megfelelő irányban) az ablak elmozdítása az aktuális ablak méret felével.

A gomb a Készülék táblázat: Csoportok kijelölése részben történő beállításnak megfelelően más-más módon működik. Az aktuális működési módról a gomb fölött elidőző kurzor esetén a rendszer tájékoztatást ad a következő formában:


Tartalom:

Készülékek táblázat csoporthoz rendelése
Készülék táblázat: Csoportok kijelölése
Készülék táblázat: Készítés módja
Készülék táblázat: Hasábok beállítása
Készülék táblázat: Oszlopok beállítása
Készülék táblázat: Megjelenítési jellemzők
Készülék táblázat: Ajánlott beállítás

Korlátozások/megjegyzések:

A készülék táblázat előállítására vonatkozó felhasználói beállításokat a rendszer a 'x:\V10.x..\OmegaWin32\UserSettings\UserV8.ini' állományban tárolja.

Csak akkor készíthető készülék táblázat, ha van készülék, amely valamely csoporthoz van rendelve!

A funkció hívása során a tervtípus (első lap, egyvonalas) minden lapja betöltésre kerül! Az aktuálisan szerkesztett lap mentésre kerül. Ezért a funkció hívása után nincs mód a grafikus undo, redo parancsok alkalmazására.

Ha több csoporthoz is rendelünk készüléket, akkor ügyeljünk arra, hogy valamennyi csoportnak megfelelő táblázat elhelyezéséről gondoskodjunk.

A táblázat előállítása nem tartalmaz lap méret korlátozást. Ha egy táblázatba annyi készülék van kijelölve, hogy az a beállított szerkesztési paraméterekkel nem fér rá egy lapra, akkor az le fog 'lógni' a tervlapról. A táblázatot a rendszer nem 'töri' lapokra! (A funkció nem úgy működik, mint a tervlap generálások!)
