Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

Készülék táblázat készítése: Hasábok beállítása

'Áramútterv fedőlap tervezés', 'Egyvonalas terv készítése' modul

Elérés:

Menü:

E L E K T R O Áramút FEDŐlap tervezés/EGYVONALAS tervezés

Fedőlap tervezés/ Egyvonalas tervezés

Készülék táblázat készítése...

Szerszámos: Nyomógomb:

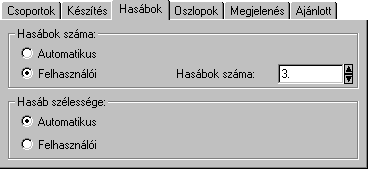

A panelen a készítendő táblázat hasábjainak előállítási módját állíthatjuk be.

---> ---> ---> ---> --->

'Hasábok száma:'

A csoportban a készítendő táblázat hasábjainak számát állítjuk be.

Automatikus

Ennek a beállításnak az esetén a rendszer a tervlap méretének megfelelően megválasztja az optimális hasábszámot.

Felhasználói

Ennek a beállításnak az esetén a hasábok száma a felhasználói beállítás szerinti lesz. A hasábok számát 1 és 10 között lehet megadni.

'Hasáb szélessége:'

A csoportban a készítendő táblázat hasáb szélességét állítjuk be.

Automatikus

Ennek a beállításnak az esetén a rendszer a hasábban lévő feliratok hosszától függően számítja ki a hasáb szélességét.

Állandó

Ennek a beállításnak az esetén a hasábok mindegyike a szerkesztendő táblázat oszlopok szélességeinek összege szélességű lesz.


Tartalom:

Készülék táblázat készítése

Készülékek táblázat csoporthoz rendelése
Készülék táblázat: Csoportok kijelölése
Készülék táblázat: Készítés módja
Készülék táblázat: Hasábok beállítása
Készülék táblázat: Oszlopok beállítása
Készülék táblázat: Megjelenítési jellemzők
Készülék táblázat: Ajánlott beállítás

Korlátozások/megjegyzések:
