Az OmegaCAD ENGINEER tervezőrendszer felhasználói kézikönyve

Áramútterv fedőlap tervezés, működési blokkvázlat készítés

"Áramútterv fedőlap tervezés" modul

Elérés:

Menü:

E L E K T R O

Áramút FEDŐlap tervezés
Szerszámos:

Nyomógomb:

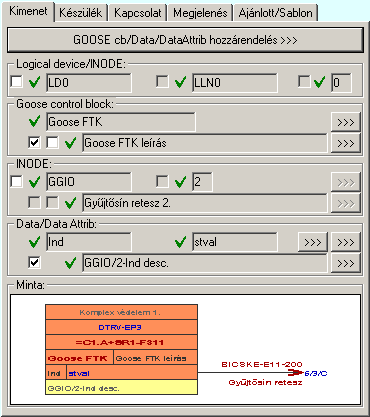

A panel segítségével a goose kimenetek kimeneti kapcsolódás adatainak megadását végezhetjük el.

---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> --->

Ha a logikai elemhez goose üzenetet kapcsolunk, akkor goose üzenet és benne a dataattrib azonosító adatokat, valamint a dataattrib leírás adatot lehet megadni, és megjeleníteni. Azt hogy milyen részletese adjuk meg az adatokat magunk dönthetjük el.

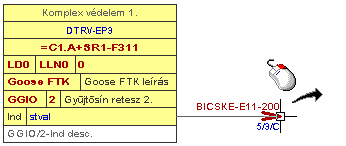

Ezek a kapcsolódáshoz rendelt adatok lehetnek fiktív felíratok. Ekkor szabadon szerkeszthetőek a szerkesztő ablakban. De lehetnek egy konkrét goose üzenet egy konkrét datattribjához rendelve is. Ha ezen goose üzenetnek a dataattribja a terven már elhelyezett, akkor a kapcsolódást leíró adatok valóságosak lesznek. A rajzon a kurzor segítségével közvetlenül az terv azon lapjára és pontjára ugorhatunk, ahol ez a goose üzenet és a dataattrib a tervlapon van.

Abban az esetben ha a kapcsolódásra megjelölt goose üzenet konkrét goose üzenet dataattribjához rendelt, akkor az egyes tulajdonságok előtt az alábbi visszajelző ábrák valamelyike látható:

A tulajdonság a grafikus lapon és az adatbázisban azonos.

A tulajdonság a grafikus lapon és az adatbázisban éltérő.

A konkrét goose üzenet dataattribjához rendelést ennek a gomb megnyomásával kezdhetjük el.

--->

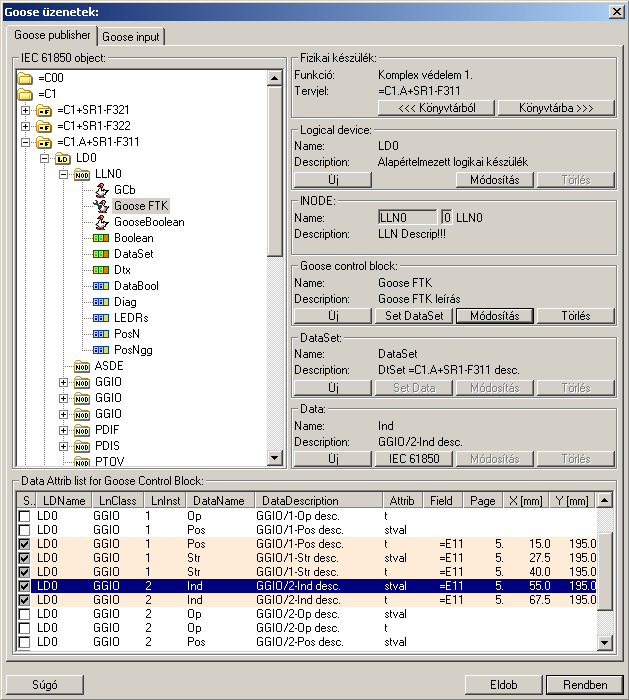

A Goose publisher ablakban a goose controlblock kijelölésére ugyanazok a szerkesztési szabályok, mint a goose controlblock szerkesztéskor.

Ha a logikai elem már készülékhez volt rendelve az alábbi módon:
Logikai elemhez rendelt fizikai készülék adatainak megadása
akkor abban az esetben, ha a goose üzenet kijelölésekor más készüléket jelölünk ki, akkor a goose üzenet kijelölése során megadott készülék az előbbi kijelölést felül írja!


Lásd:
Fizikai kimenet: Logikai elem kimeneti adatainak megadása

Goose kimenet: Logikai elem kimeneti adatainak megadása

Készüléken belüli kimenet: Logikai elem kimeneti adatainak megadása

Logikai elemhez rendelt fizikai készülék adatainak megadása
Logikai elem kapcsolat adatok megjelenítésének beállítása
Logikai elem grafikai megjelenítésének beállítása
Ajánlott jellemzők visszaállítása. Felhasználói sablonok kezelése

Logikai működési összefüggések ábrázolása a OmegaCAD ELEKTRO rendszerben

Egyenletek szerkesztése

Logikai elem módosítása

Logikai elem törlése


Korlátozások/megjegyzések:

A logikai elemek kezelésére vonatkozó felhasználói beállításokat a rendszer a 'x:\V10.x..\OmegaWin32\UserSettings\Boolean.ini' állományban tárolja.
