'ELEKTRO rendszer' minden tervtípus kezelő modul

Elérés:

(Modul menü)

Jelölt tervek készítése

Bármely jelölés törlése területen

A funkció segítségével bármely terv jelölés elemet törölhetünk a két átlós pontjával megadott téglalap alakú területen.

A funkció csak akkor érvényes, ha a tervlapon van legalább egy, a Jelölt tervek készítésének beállítása... funkcióban szerkesztésre éppen most aktívan kijelölt, 'Kézi' elhelyezésű terv jelölés, vagy 'Gépi' elhelyezésű ' Bontás' és 'Építés' jelölés.

A kívánt terv jelölések törléséhez először a törlendő terület első sarokpontját kell megadni.

Az első csúcspont megadása után a kurzor mozgatásakor gumizott téglalap jelenik meg. A téglalap oldalai párhuzamosak a koordináta rendszer X és Y tengelyével. Ha a segéd koordináta rendszer Koordináta rendszer... be van kapcsolva, annak a tengelyei határozzák meg az oldalak irányát. A segéd koordináta rendszer átállítása, Pont bevitel opciók a pont bevitel közben az egér jobb oldali gombjának lenyomása után megjelenő lehetőségek használatával történhet.

Ha a billentyűzet 'Shift' vagy 'Ctrl' vagy 'Space' gombjának egyidejű nyomva tartásával jelöljük ki a rámutató pontot, akkor a 'Gépi' elhelyezésű ' Bontás' és 'Építés' jelölések is kijelölhetők lesznek.

Ekkor a rendszer üzenet is a következőre változik az első sarokpont esetében:

A második sarokpont esetében:

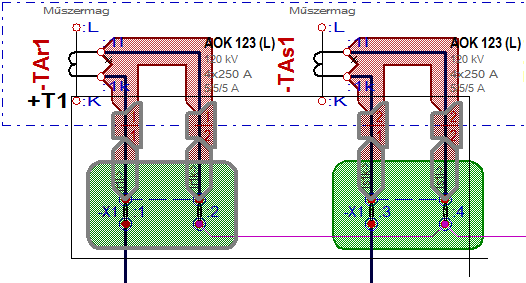

A törlendő terület átlós pontjának megadásakor megjelenik a kijelölő téglalap és a ( Beállítások... Rendszer színek beállítása Módosítás után eltűnő elem színe) színnel azok a terv jelölések, amelyek a területen belül vannak és megfelelnek a kijelölési feltételeknek.

Az átlós pont megadása után a területen kijelölt elemek törlődnek.

A szerkesztés elvégzése után a rendszer továbbra is a funkcióban marad. A végrehajtást az 'ESC' billentyű megnyomásával, vagy a jobb oldali egérgomb felengedésére megjelenő lebegő menü 'Kilépés' funkciójával lehet befejezni. Befejezhető a funkció úgy is, hogy egy másik funkció végrehajtását kezdjük meg!
