Jelölt tervek készítése

Az OmegaCAD ELEKTRO tervezőrendszer felhasználói kézikönyve

Jelölt tervek készítése

'ELEKTRO rendszer' minden tervtípus kezelő modul

Elérés:

Menü:

(Modul menü)

Jelölt tervek készítése

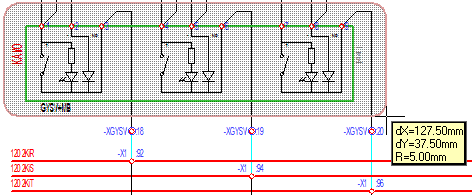

Terv jelölés 'R'-rel lekerekített téglalap alakú területen...

Szerszámos:

A 'Terv jelölés 'R'-rel lekerekített téglalap alakú területen' funkcióval egy előre megadott lekerekítési sugárral lekerekített téglalap alakú terv jelölést szerkeszthetünk meg a két átlósan elhelyezkedő csúcspontjából.

A funkció csak akkor érvényes, ha a Jelölt tervek készítésének beállítása... funkcióban a 'Jelölés módja:' -ként a 'Jelölt tervek készítése' opció van bekapcsolva! Ekkor a megszerkesztett terv jelölés jellege az itt aktívan kijelölt jelölés típus lesz lesz!

Elsőként a lekerekítési sugarat adjuk meg az alábbi dialógus ablakban:

		Az értékek megadását szerkesztő ablakban tehetjük meg, vagy a fel/le gombok segítségével a szerkesztési ablakban lévő érték egyesével való növelésével, csökkentésével állíthatjuk be.
		A gomb megnyomásával a távolság mérési pufferben lévő 8 korábbi mérés adatai közül lehet elővenni a szükséges értéket.
		A gomb megnyomásával a rajzon történő méréssel adhatjuk meg a sugár értéket. ( Távolság mérés [Ctrl+T] )
		Az adatbeviteli szerkesztő ablak mellett elhelyezett gomb segítségével a felhasználó sablonba tárolhatjuk, gomb segítségével a sablonból törölhetjük a lekerekítési sugár értékét! A gomb segítségével a felhasználói sablonban korábban eltárolt lekerekítési értékekből választhatunk!

	A gomb lenyomása esetén szerkesztés nélkül kilép a funkcióból.
	A nyomógomb megnyomásával a szerkesztési pontbevitel állapotába jutunk, ahol a szerkesztéshez szükséges pontokat kell megadni.

Ekkor a lekerekített a téglalap egyik sarokpontját adjuk meg.

A téglalap első sarokpontja: [ESC=Kilépés!]

Pozícionálás közben, a Pont beviteli állapotban, az egér jobb oldali gombjának lenyomásával elérhetők a Pont igazítási mód... funkciói. Az első csúcspont megadása után a kurzor mozgatásakor gumizott téglalap jelenik meg. A téglalap oldalai párhuzamosak a koordináta rendszer X és Y tengelyével. Ha a segéd koordináta rendszer Koordináta rendszer... be van kapcsolva, annak a tengelyei határozzák meg az oldalak irányát. A segéd koordináta rendszer átállítása, Pont bevitel opciók a pont bevitel közben az egér jobb oldali gombjának lenyomása után megjelenő lehetőségek használatával történhet.

A téglalap átlós pontja: [ESC=Kilépés!]

A szerkesztett kitöltés módját - színét, jellegét - a Kitöltés stílus beállítás határozza meg. A vonal megjelenési stílusát a Vonal stílus beállítás határozza meg. Ha szerkesztés közben megváltoztatjuk valamely stílust, és érvényesen befejezzük a szerkesztést, akkor a szerkeztésre kijelölt terv jelölés stílusa is a szerkesztés közben beállítottra fog megváltozni!

- A grafikus munka terület fölött a jobb oldali egérgomb lenyomása és felengedésével a rendszer a kurzor mellett megjeleníti a lebegő menüt. A lebegő menü funkcióinak összeállítása a végrehajtás alatt álló funkció állapotától függ:

A második csúcspont megadása után a terv jelölésre a téglalapot és a kitöltött téglalapot a rendszer elhelyezi a rajz aktív rétegén. Egyúttal a tervlapon végrehajtásra kerül a Jelölések megjelenési sorrendjének frissítése funkció is a tervlap újrarajzolásával együtt. Végül a tervlapon a terv jelölések a megadott sorrendnek megfelelő takarásban jelennek meg.

Az elhelyezett terv jelölések a rendszer bármely alap grafikus funkciójával szerkesztehetőek, módosíthatóak. Bármely alap grafikus funkcióval változtatunk a terv jelölés elemeken, a változatás során a megjelenési sorrend is változni fog! Azaz a változatás után előfordulhat, hogy egy terv jelölés elem kitakar valamely tervrészletet. Ekkor ajánlott újra végrehajtani a Jelölések megjelenési sorrendjének frissítése funkciót.

A terv jelölés funkciói:

		Jelölt tervek készítése
		Jelölt tervek készítésének beállítása...
		Terv jelölés téglalap alakú területen
		Terv jelölés sokszög alakú területen
		Terv jelölés lekerekített téglalap alakú területen
		Terv jelölés 'R'-rel lekerekített téglalap alakú területen...
		Terv jelölés szövegesen...
		Jelölések megjelenési sorrendjének frissítése
		Az 'aktív' jelölés törlése rámutatással
		Bármely jelölés törlése rámutatással
		Valamenyi 'aktív' jelölés törlése a tervlapról
		Mindegyik jelölés törlése a tervlapról
		Az 'aktív' jelölés törlése területen
		Bármely jelölés törlése területen

	Korlátozások/megjegyzések:
		A funkció meghívásakor a lekerekítési sugarat csak az első szerkesztés előtt kell megadni! A további szerkesztésekhez az elsőként megadott sugarat használja a rendszer!
		Ha a második, átlós pont megadáskor a téglalap oldal éle kisseb, vagy egyenlő a megadott lekerekítési sugár kétszeresénél, akkor a rendszer a lehetséges sugárral, félkörívvel zárja le a téglalapot! Ha minkét oldallap kisseb ennél, gyakorlatilag kört kapunk!
		Ha a további szerkesztéshez más lekerekítési sugarat szeretnénk használni, akkor a funkciót újra kell indítani!
		A funkció csak akkor érvényes, ha a Jelölt tervek készítésének beállítása... funkcióban a 'Jelölés módja:' -ként a 'Jelölt tervek készítése' opció van bekapcsolva! Ekkor a megszerkesztett terv jelölés jellege az itt aktívan kijelölt jelölés típus lesz lesz!
		A szerkesztés elvégzése után a rendszer továbbra is a funkcióban marad. A végrehajtást az 'ESC' billentyű megnyomásával, vagy a jobb oldali egérgomb felengedésére megjelenő lebegő menü 'Kilépés' funkciójával lehet befejezni. Befejezhető a funkció úgy is, hogy egy másik funkció végrehajtását kezdjük meg!
