Az új terv létrehozása

A létesítmény

Az OmegaCAD ELEKTRO a létesítmény fogalma alatt egyrészt egy, a létesítmény építésére szolgáló adattárat (létesítményi adattár), másrészt a létesítmény terveinek szerkesztése során megadott és elemzése révén létrejött információk együttesét érti. Maga a létesítményt mezők összességének, vagy az áramúttervek összességének is nevezhetjük. A létesítményt egy maximálisan 16 karakteres azonosító jelöli. Ez az azonosító lesz a létesítmény adatait tartalmazó könyvtár neve.

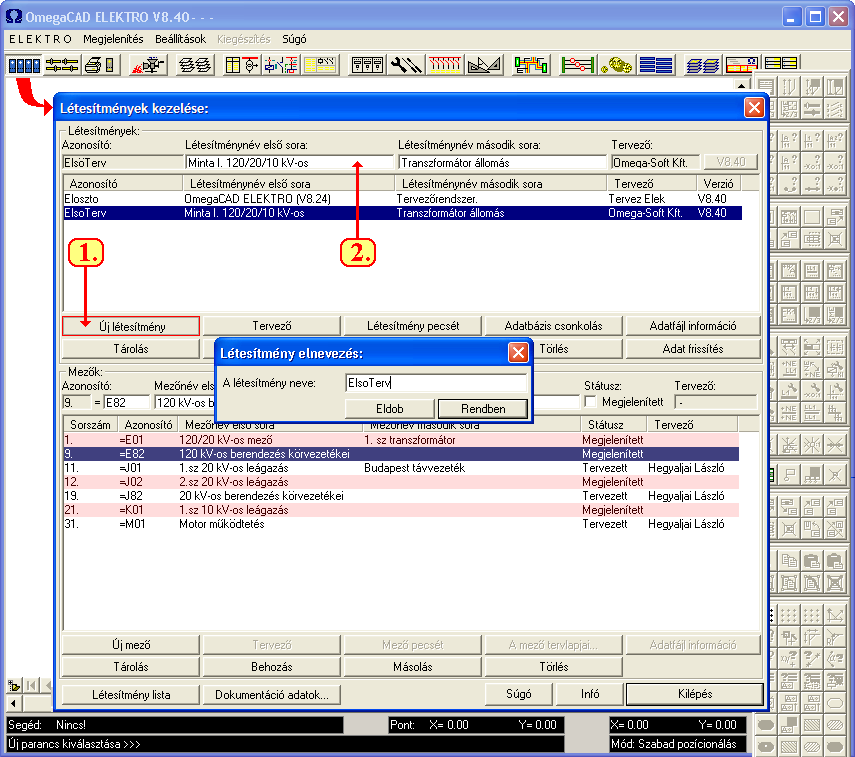

A 'Létesítmények kezelése...' modult elindítva a rendszer számára beállított munkaterület, könyvtár tartalomjegyzékét látjuk magunk előtt, ahol már a meglévő alállomás terveiből jelölhetünk ki, vagy újat hozhatunk létre.

Új létesítmény létrehozása

létrehozásakor a név megadása után a rendszer automatikusan elkészíti az adatbázist is, amely a munkahelyi adatbázisból épül fel, majd elmenti a már előzőekben beállított munkaterületre. Ez az adatbázis tartalmazza a tervlapok formátumait, szimbólumokat, különböző készülékeket. Az alap adatbázis elég széles lehetőséget biztosít a tervező számára, de akármikor bővíthető is. A mi példánkban az alállomás ElsőTerv néven lesz jelen.

Létesítmény elnevezés megadása

A létesítmény bejegyzése után a Létesítmény elnevezés megadása funkció szerint a felső szerkesztő sávokban adjuk meg a létesítmény nevét két részben. Az itt megadott szöveg fog megjelenni a tervek minden lapján a pecsétben a <Létesítménynév I.sor.> és a <Létesítménynév II.sor.> felíratok helyén.

A kezelőn belül megtekinthetjük az állomás mezőinek nevét, beállíthatjuk a tervező személyét, és teljes körű információt kaphatunk az adott létesítményről. Lehetőség van a funkcióval a pecsétadatok megadására is, amelynek segítségével a létesítmény egy sajátos azonosítót kap, ahol be lehet állítani a tervezők, szerkesztők neveit vagy akár még plusz feliratot, tulajdonságot is csatolhatunk az állomáshoz. Kiegészítésként megemlíthető még a ahol a létesítmény adatainak változás szerinti dokumentálására van lehetőség. A beállíthatjuk, hogy a tervezendő alállomásról készülő adatlista a létesítmény mely adatait tartalmazza. A funkcióval a teljes létesítményről egy információs listát készíthetünk, amely tartalmazhatja a mezőket, szereléshelyeket, majd végezetül lehetőség van eme listának egy szöveges fájlba való mentésére.

Az ujjonnan létrehozott létesítményben mindaddig nem tudunk tervet készíteni, míg nem hajtjuk végre az új mező bejegyzés készítés folyamatot.
