Dobozként ábrázolt készülék elhelyezése


Doboz készülék elhelyezése


Azokat a készülékeket, amelyeket a tervlapon dobozként ábrázolunk, a fenti funkció segítségével, az alábbi lépések végrehajtásával tudjuk elhelyezni.

---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> ---> --->

Doboz készülék elhelyezése funkció indítása

A funkció elindítása után pontbeviteli állapotba kerül. A doboz készüléknek azon részét szerkesztjük meg egy ebben a részben, amekkora ebben a részletben az áramköri funkciójának betöltéshez szükséges kapocspontjai elhelyezéséhez szükséges. Ez a méret nem csak a szükséges kapocspontok számától függ, hanem attól is, hogy ezeket hogyan tudjuk a legegyszerűbben csatlakoztatni a szükséges elemekhez.

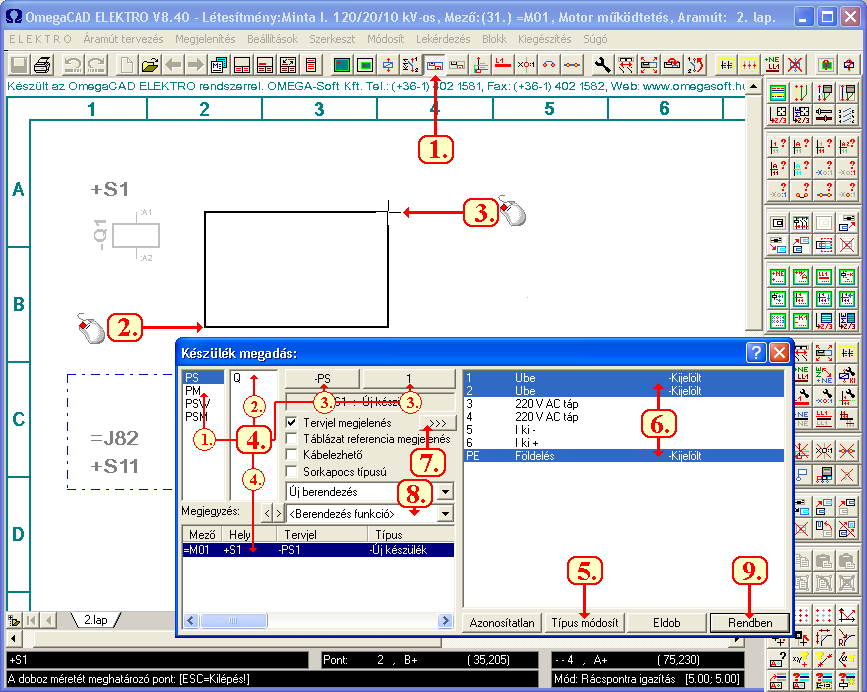

 A doboz készülék helyének kijelölése a tervlapon

Első lépésben a dobozt valamely sarokpontjával rögzítjük a tervlapon.

A doboz első sarokpontja: [ESC=Kilépés!]

 A doboz méretének meghatározása

A kurzort mozgatva, az előbb megadott kezdőponthoz viszonyítva láthatjuk a téglalap rajzolat méretét. A doboz kezdőpont körüli elhelyezését tudjuk változtatni.

A doboz méretét meghatározó pont: [ESC=Kilépés!]

Doboz készülék megadása

A készülék azonosítás az OmegaCAD ELEKTRO rendszerben a készülék tervjellel történik. A készülék lehelyezésnél először ezt a készülék tervjelt kell megadni. A készülék tervjele a tervjel osztályból és a tervjel sorszámból áll össze. Ennek megadására a rendszer több lehetőséget is biztosít. Attól függően, hogy új készüléket adunk meg, vagy már meglévő készülék további részét akarjuk elhelyezni az alábbi lehetőségek közül használjuk a legcélszerűbbet.

Tervjel választása törzsadattárban tárolt tervjelből, Doboz tervjelek

Tervjel választása áramút tervben meglévőből

Új tervjel - sorszám megadása billentyűzetről

Következő tervjel-sorszám elfogadása

Készülék típus megadása

Ha új készüléket adunk meg, akkor a típusát itt kell megadnunk.

Ha a felhasználni kívánt készülék típus még nincs a létesítmény adatbázisban, akkor most helyezzük el a készülékrészt típus nélküli készülékként. Hozzunk létre a létesítmény adatbázisban az elhelyezni kívánt típust a következő lehetséges módokon:

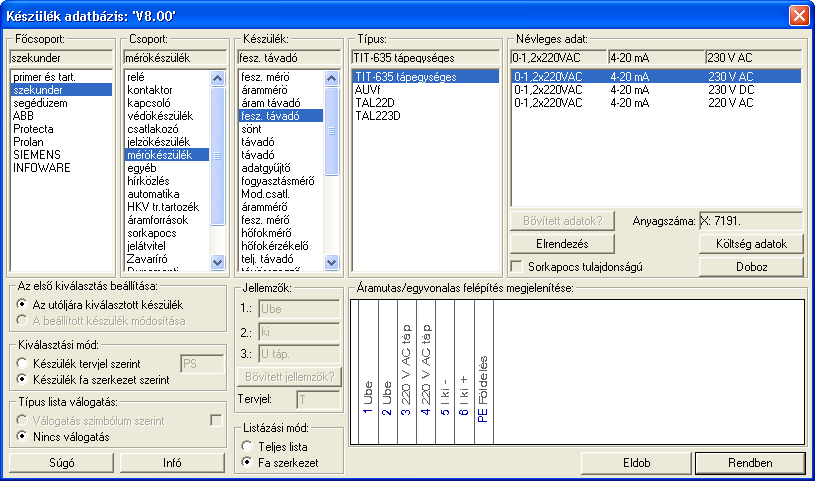

Ha a kívánt típus a munkahelyi, vagy ha használunk, a központi adatbázisban már létezik, akkor a Készülék törzsadatbázis funkciójával.

Ha a kívánt típus egyik adatbázisunkban sem létezik, akkor hozzuk létre Komplett készülék létrehozása folyamatban leírt módon.

Csak olyan készüléket típus elhelyezése lesz lehetséges, amelynek van doboz kapocspont megadva.

Doboz kapocspont kiosztása

A doboz kapocspont kiosztás a jobb oldali görgethető lista ablakban történik. Azokat a kapocspontokat, amelyeket ebben a dobozrészben akarunk elhelyezni, a listán kijelöléssel kell megadni. A listán látjuk a dobozhoz rendelt készülék kapocspont foglaltsági állapotát, amelyben a kapocsjel mellett láthatjuk, hogy a doboz egyes kapcsai felhasználtak-e, és ha igen, akkor melyik dobozrészben szerepelnek, és láthatjuk az elhelyezés pozícióját is, ezt a kapocsjel magyarázat utáni zárójelben lévő sorszám és pozícíójel mutatja. Ezeket a felhasznált részeket már nem lehet újból kijelölni. A listában láthatjuk még a kapocsjelek funkcióira utaló magyarázatokat is.

A dobozrészben elhelyezni kívánt kapcsokat '-Kijelölt' megjegyzéssel látja el a rendszer.

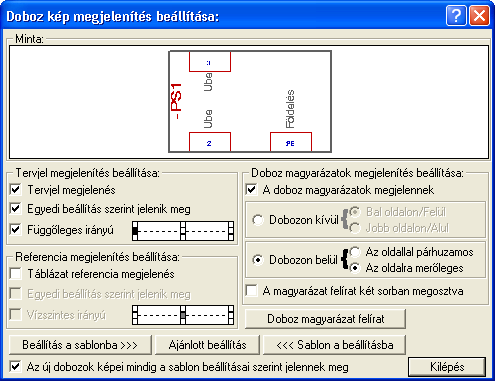

Doboz kép megjelenítés beállítása

A funkció segítségével a dobozrész képét egyedileg formázhatjuk.

Készülék rövid funkcióleírás megadása

A készülék rendeltetésére, funkciójára utaló rövid leírást adhatunk itt meg ebben az ablakban.

Természetesen a készülékrész valamennyi tulajdonsága is megható, mint a:
Új/Meglévő/Felhasznált/Bontandó/Cserélendő költség adatok megadása
Készülék sorkapocs tulajdonság beállítása
Készülék kábelezhetőség beállítása
Készülék táblázat referencia megjelenítés beállítása

Doboz készülékrész elhelyezés befejezése

Ha minden adatot megadtunk, akkor már csak az elhelyezés véglegesítése van hátra gomb megnyomásával.

Ekkor még hátravan az, hogy valamennyi elhelyezésre kijelölt kapocspont helyét megadjuk a 2. és 3. lépésben meghatározott dobozon belül.

Az '1. Ube' kapocspont helyének megadása.

A '1 : Ube' kapocspont helyének kijelölése: [ESC=Kilépés!]

Az '2. Ube' kapocspont helyének megadása.

A '2 : Ube' kapocspont helyének kijelölése: [ESC=Kilépés!]

Az 'PE. Földelés' kapocspont helyének megadása.

A 'PE : Földelés' kapocspont helyének kijelölése: [ESC=Kilépés!]

A doboz kapocspontok elhelyezésekor a kapocspontokat a rendszer a készülék kapocspont lista sorrendjében kínálja fel. Ha a kijelölt kapocspontok nem mindegyikét akarjuk elhelyezni, vagy a ha már egy kapocspont elhelyezését me már elvégeztük, és ennek helyén még változtatni akarunk, akkor a doboz kapocspont helyének kijelölés pozícionálása közben az egér jobb oldali gombjának felengedésére megjeleníthetjük az alábbi lebegő menüt.

A menü megjelenésével az alábbi lehetőségeink vannak:

Vissza az előző bekötési pontra

Ennek a menüpontnak a választásával vissza tudunk térni az előző bekötési pontra. Az elhelyezését töröljük, és ezután egy új, módosított helyre tudjuk azt elhelyezni. Vagy az új pozícionálás során ugyanennek a menünek a használatával ki is hagyhatjuk az elhelyezendők közül.
Érvénytelen a menüpont, ha még nem helyeztük el az első bekötés pontot sem.

Tovább a következő bekötési pontra

Ennek a menüpontnak a használálatával az aktuálisan elhelyezndő bekötési pontot kihagyjuk a dobozrészben való felhasználásból. Ha ezt a későbbiekben mégsem akarjuk, akkor az új pozícionálás során ugyanennek a menünek a használatával újra visszatérhetünk rá.
Érvénytelen a menüpont, ha már nincs több elhelyezésre kijelölt bekötés pontot. Azaz ez már az utolsó elhelyezndő bekötési pont. Ebben az esetben válaszd a lentebbi menüpontot.

Befejezés az eddig elhelyezett bekötés pontokkal

Ha ezt a menüpontot választjuk, akkor a dobozrész elheylezését befelyezzük az eddig elhelyezett bekötési pontokkal. A további elhelyezésre kijelölt bekötéspontok kimaradnak a dobozrészben való felhasználásból, a későbbiekben szabadon elhelyezhetők lesznek.

Folytatás a kijelölt bekötés pont elhelyezéssel

Amennyiben nem akarunk változást a dobozrész bekötéspontjainak megadásában, azaz feleslegesen jelenítettük meg a menüt, akkor a menüpont választásával ugyanott folytatjuk a munkát, ahonnan a menüt megjelenítettük.

Ha valamely kapocspont helyének kijelölésekor az [ESC=Kilépés!] választjuk, akkor az itt elvégezett összes beállítást eldobjuk. Nem történik semmilyen bejegyzés. Ha az utolsó kapocspont helyét is kijelöltük, a rendszer a készüléket nyilvántartásba veszi, és a tervlapon az alábbi módon jeleníti meg.

A szerkesztés eredményeként létrejött tervrészlet.

Lásd:

Áramútterv logikai tervezése

Alap szereléshely megadása

Szereléshely terület megadása

Szimbólum készülék elhelyezése

Doboz készülék elhelyezése

Kapcsolat (Vezeték/kábel) megadása

Körvezeték elhelyezése

Sorkapocs elhelyezése

Elem módosítása
